日本SEISA大阪联轴器M系列的特点：

1.。形状与JIS B 1453“齿轮形轴接头”的形式SS、SE、CC、CE形状相同。目录显示以JIS形式前后加上GC、M的GC-SSM、GC-SEM、GC-CCM、GC-CEM这4种形式为基础，还有其他各种形式。

2.。形号的称呼用联轴器外壳外径尺寸表示。轴部的配合尺寸按照JIS规格，减小了联轴器外径尺寸。因此，与JIS标准相比，体积小，重量轻，积极配合降低贵公司的成本。

3.。与联轴器壳体宽度相比，由于联轴器中心长度较长，所以通过使联轴器壳体在凸台长度内移动，可以容易地对中。另外，齿部的检查也很容易。

4.。用于磨床电机的GC-SMM型号符合JEM-1109标准。

5.。标准化防漏油罩，防止漏油从键槽泄漏。

6.。通过进行热处理，使传输容量增加的MH形标准化。

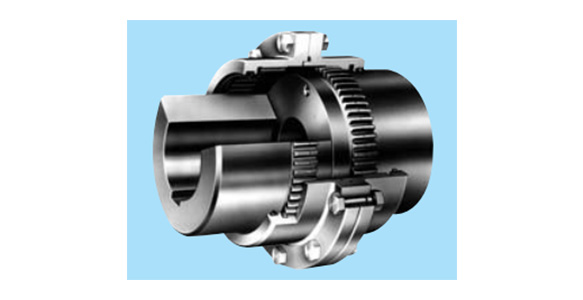

GC-SSMイメージ

 苏州

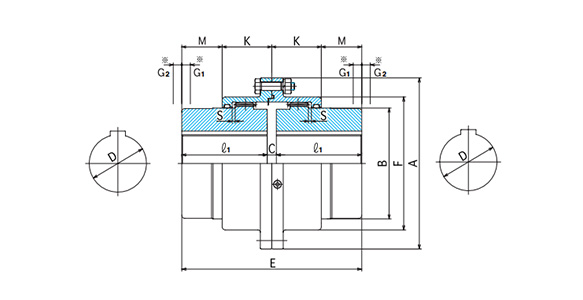

寸法図

苏州上野机电设备有限公司销售电话：17895046997  刘经理

形番	各部寸法(mm)										貯油量 （l）	質量 (kg)	GD2 (kgf・m2)
外径 (mm) A	E	l1	C	B	F	K	M	S	G1	G2
100	98	45	8	46	67	34	15	2	4	10	0.043	2.9	0.0112
112	108	50	8	58	79	40	14	2	1	14	0.055	4.3	0.0198
125	134	63	8	70	92	43	24	2.5	9	7	0.072	6.6	0.0353
140	150	71	8	80	107	47	28	2.5	11	7	0.11	9.3	0.0612
160	170	80	10	95	120	52	33	3	12	7	0.14	14	0.113
180	190	90	10	105	134	56	39	3	15	5	0.18	19	0.191
200	210	100	10	120	149	61	44	3	18	5	0.24	26	0.315
224	236	112	12	145	174	65	53	4	25	1	0.36	39	0.599
250	262	125	12	165	200	74	57	4	28	1	0.53	55	1.08
280	294	140	14	190	224	82	65	4.5	28	1	0.69	81	2.06
315	356	170	16	225	260	98	80	5.5	33	1	1.1	129	4.24
355	396	190	16	250	288	108	90	5.5	34	1	1.3	177	7.13
400	418	200	18	285	329	114	95	6.5	39	0	2	242	12.5
