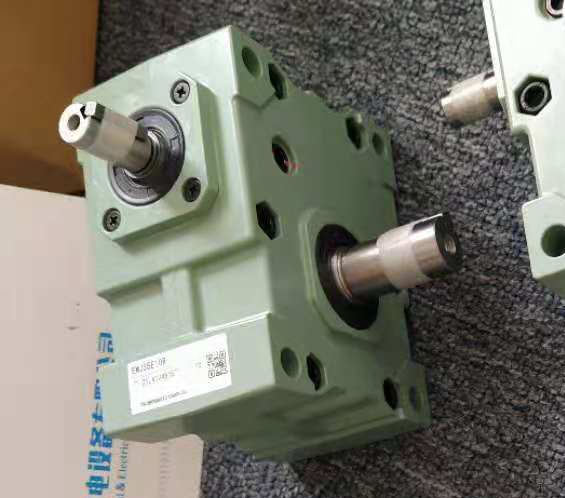

日本传动能力高精度和紧凑性好的TSUBAKI椿本减速机：EWJ25E40L
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
蜗轮驱动 EW/EWM, EWJ/EWJM系列
传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。
底脚安装为基本型，输出轴可提供实心轴或中空轴。
实心轴型最适于联轴器联结，链条·输送带的驱动。
种类丰富，有助于简化装置。
特点：
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求极致的齿面传动能力，高维度融合效率与成本。
・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
EW 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型～中型 | |
| 芯间距离 80mm～200mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 300～5300 N・m | |
EWJ 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型 | |
| 芯间距离 25mm～70mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 12～300 N・m | |
| 减速比 | 输入1750 r/min | 输入1450 r/min | 输入1150 r/min | 输入950 r/min | 输入500 r/min | 输入100 r/min | 大概 质量 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | ||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ||||||||
| 40 | 0.10 | 13.9 | 1.42 | 0.09 | 14.9 | 1.52 | 0.08 | 14.9 | 1.52 | 0.07 | 14.9 | 1.52 | 0.04 | 14.9 | 1.52 | 0.009 | 14.9 | 1.52 | 1.1 |
・以1750~1450r/min的转速连续运转二小时以上时，因为需要考虑额定热负载，所以请参照目录21页的额定热负载系数。
| N | {kgf} |
|---|---|
| 666 | 68 |
| 减 速 部 | 润滑方式 | 油浴方式·注油出货 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 键规格 | 新JIS普通 JIS B1301-1976（中实轴部用键一同出货） | |
| 涂装规格 | 蒙塞尔2.5G6/3（绿色） | |
| 静电粉末喷涂：环氧聚酯类 | ||
| 防锈规格 | 防锈期 室内保管6个月（工厂出厂后） | |
| 外部防锈处理：涂抹防锈脂 内部防锈处理：填充润滑油后密封 | ||
| 周 围 条 件 | 设置场所 | 室内 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性及爆炸性气体·蒸气及无结露，尘埃少 | |
| 安装方式 | 自由安装 | |
苏州上野机电设备有限公司销售型号如下：
1/10实心EWJ25E10L
EWJ25E10R
EWJ25E10LR
1/15实心EWJ25E15L
EWJ25E15R
EWJ25E15LR
1/20实心EWJ25E20L
EWJ25E20R
EWJ25E20LR
1/25实心EWJ25E25L
EWJ25E25R
EWJ25E25LR
1/30实心EWJ25E30L
EWJ25E30R
EWJ25E30LR
1/40实心EWJ25E40L
EWJ25E40R
EWJ25E40LR
1/50实心EWJ25E50L
EWJ25E50R
EWJ25E50LR
1/60实心EWJ25E60L
EWJ25E60R
EWJ25E60LR
1/10实心EWJ35E10L
EWJ35E10R
EWJ35E10LR
1/15实心EWJ35E15L
EWJ35E15R
EWJ35E15LR
1/20实心EWJ35E20L
EWJ35E20R
EWJ35E20LR
1/25实心EWJ35E25L
EWJ35E25R
EWJ35E25LR
1/30实心EWJ35E30L
EWJ35E30R
EWJ35E30LR
1/40实心EWJ35E40L
EWJ35E40R
EWJ35E40LR
1/50实心EWJ35E50L
EWJ35E50R
EWJ35E50LR
1/60实心EWJ35E60L
EWJ35E60R
EWJ35E60LR
1/10实心EWJ42E10L
EWJ42E10R
EWJ42E10LR
1/15实心EWJ42E15L
EWJ42E15R
EWJ42E15LR
1/20实心EWJ42E20L
EWJ42E20R
EWJ42E20LR
1/25实心EWJ42E25L
EWJ42E25R
EWJ42E25LR
1/30实心EWJ42E30L
EWJ42E30R
EWJ42E30LR
1/40实心EWJ42E40L
EWJ42E40R
EWJ42E40LR
1/50实心EWJ42E50L
EWJ42E50R
EWJ42E50LR
1/60实心EWJ42E60L
EWJ42E60R
EWJ42E60LR
