TSUBAKI椿本联轴器：NEF02W-NH12JD2XKH21JD2

发布时间：2023-06-13 13:51:14 点击次数：429

TSUBAKI椿本联轴器：NEF02W-NH12JD2XKH21JD2

苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生同微信


ECHT挠性联轴器 NEF系列　(膜片联轴器)

盘式联轴器的终极版，产品种类丰富。

采用FEM分析优化联轴器设计，具有扭矩传导可靠，可吸收偏移，高精度定位，免加油等特点。联结方法多样，还可提供耐环境的规格。

・扭矩范围：19.6～6860N・m/适用轴径：Φ9mm～Φ130mm

特点：

・长寿命：无磨损部，可长时间使用。

・无需润滑：无滑动部，无转动部，完全无需润滑。

・高扭力刚性：具有高扭力刚性和优异的弹性。

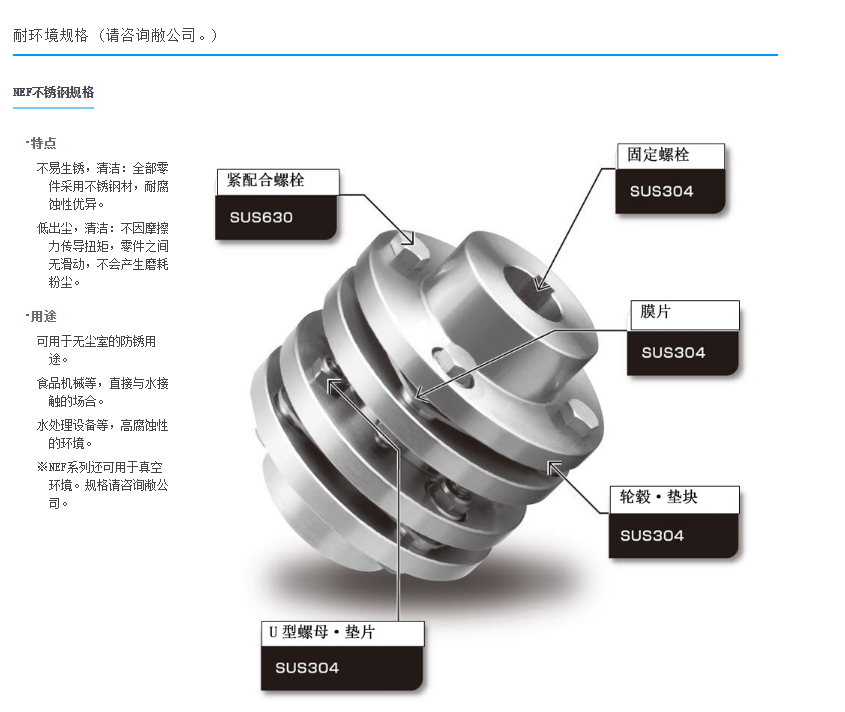

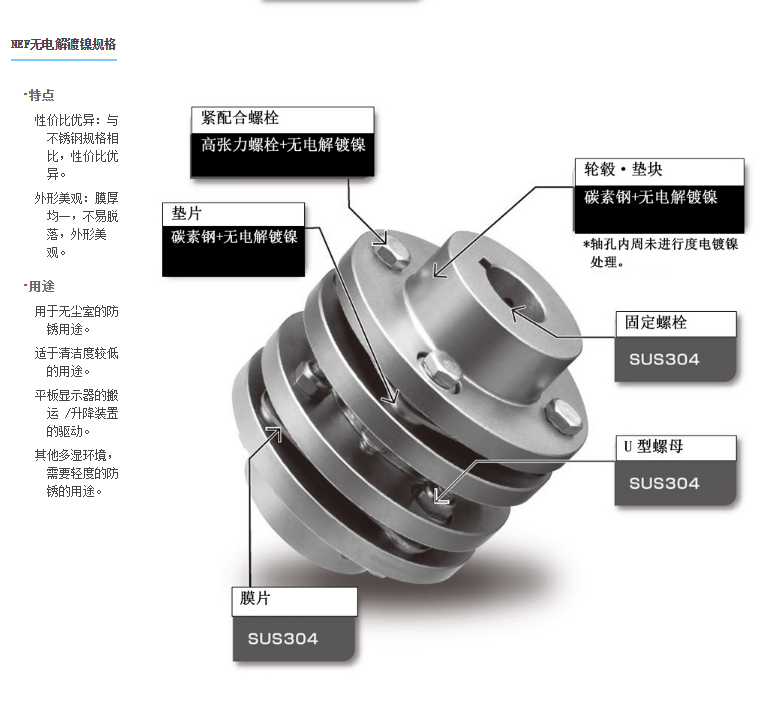

・可提供耐环境规格：提供不锈钢规格，无电解镀镍规格。

・轴联结方式：产品阵容丰富详细请参考下列2项

・可提供长垫块类型：与MD齿轮箱组合使用，适于总轴驱动。备有长垫块类型库存品

与轴的联结方法

・键联结：适用范围　NEF02～NEF700
采用一般的键联结方式。提供新JIS键联轴器，实施标准轴孔加工，可短期交货。

・锥形锁联结 (无背隙) ：适用范围　NEF04～NEF25
摩擦式联轴器，采用特殊锥形轮毂，维持高扭矩和简洁的构造。
最适于伺服电机的驱动。

・夹紧联结 (无背隙) ：适用范围　NEF02～NEF45
每单个轮毂使用一个螺栓进行摩擦联结。打紧螺栓时与轴保持直角，可削减轴方向的空间。

・Power Lock 联结 (无背隙) ：适用范围　NEF04～NEF25
动力锁EL系列与加压法兰盘组合使用的类型。可与其他系列的动力锁组合使用，详细请咨询敝公司。

容许扭矩		最高转速 r/min	底孔 d	键槽标准在库轴孔径范围	键槽最大轴径Φ			扭转刚性		轴向弹簧数量
N･m	{kgf･m}	最高转速 r/min	底孔 d	键槽标准在库轴孔径范围	标准轮彀	增长型轮毂	增大型轮毂	N･m/rad	{kgf･m/rad}	N/mm	{kgf/mm}
19.6	2	20000	8	12～25	20	-	25	1.00×10⁴	0.10×10⁴	34.3	3.5

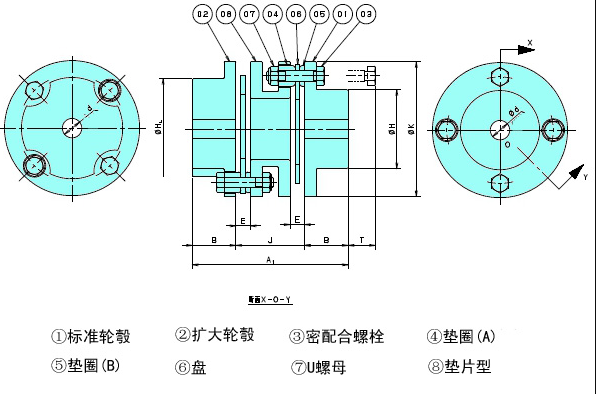

PCD	A₁	A₂	B	B_L	E	F	H	H_L	J	K
44	63	-	20	－	4.9	5.5	32	45	23	57

D_d	N	No	Ni	T	T'	允许偏差值			质量 kg	惯性力矩 kg･m²	GD² {kgf･cm²}
D_d	N	No	Ni	T	T'	角度误差 deg	平行误差	轴向位移 mm	质量 kg	惯性力矩 kg･m²	GD² {kgf･cm²}
21	24	－	24	11	－	2	0.3	±1.6	0.45	1.66×10^-4	6.64

注）
　1．增大型轮毂·增长型轮毂的尺寸请参照尺寸一览表。增长型轮毂的使用场合、随B尺寸的长度变化、全长随之变化。
　2．最高转速取决于联轴器的传动能力。无须调整平衡。
　3．质量、惯性力矩、GD²均为标准轮毂在最大轴孔径（键槽）时的值。请在增大形轮毂、增长型轮毂中，加入GD²增加量表中的数值。
　4．标准衬块以外的长度也可制作。具体请参照长型衬块页面。
　5．容许轴向位移是角度误差为0时的值。
　6．请确认键面压力是否符合顾客的使用条件。轮毂材质为S45C。
