SHOWA-SGK昭和技研旋转接头型号:A-3-40A 标准品
发布时间:2023-06-13 17:26:16 点击次数:434

SHOWA-SGK昭和技研旋转接头型号:A-3-40A 标准品


苏州上野机电设备有限公司询价咨询电话:17895046997  刘先生   同微信




本体可用于球墨铸铁(部分碳钢)制的螺纹型可动配管生产线。


特点 :

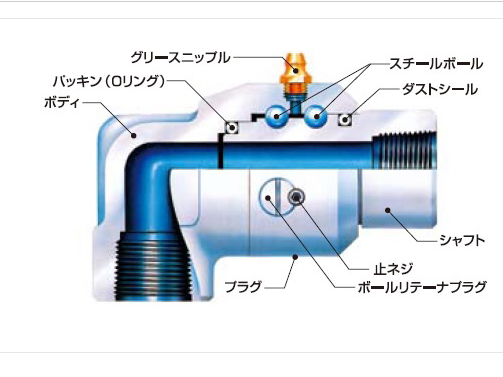

・旋转接头是可360度旋转的旋转接头,轴承部装有多列滚珠轴承,润滑脂,机械强度高,可承受较大的径向推力载荷及力矩载荷


・密封部使用O形圈及其他环状密封圈,结构简单,内部压力流体完全不会泄漏,可稳定密封


用途 :


・工业机械、液压机械、机床等液压、水压、气压等工作介质配管


・产业机械、食品机械等冷水、温水、蒸汽、热油、盐水等热介质、制冷剂配管


・各种石油产品、LPG等装卸装置的流体输送配管产业用废水处理装置的配管


・真空设备的给排气配管



種類スイベルジョイント使用流体水 / 空気 / ガス / 油
最高使用温度(℃)100最高使用圧力(MPa)4.1
接続種類ネジ取付式接続ねじの種類 供給側(単式、スイベル)Rc
接続ねじの種類 排出側(単式、スイベル)Rc接続ねじの呼び 供給側(単式、スイベル)[1 1/2B] 40A
接続ねじの呼び 排出側(単式、スイベル)40AスタイルNO3
パッキン材質NBR本体材質ダクタイル鋳鉄(一部炭素鋼)





使用条件

製品ラインナップ・製品例

最高圧力:4.1MPa{42kgf/cm2
最高温度:100℃
本体材質:ダクタイル鋳鉄(一部炭素鋼)
標準パッキン:NBR
接続:ネジ込み(Rc)
型式 → スタイルNo → サイズ
A → 1/2/3/4/5/6 → 10A/15A/20A/25A/32A/40A/50A/65A/80A/100A

例)A-1 25A

規格表

呼称寸法ABCDEFGHJ
10A3/8 B847470(44)3232357470
15A1/2 B847470(44)3232357470
20A3/4 B1059892(60)4645459892
25A1 B1059892(60)4645459892
32A1 1/4 B120110109(77)636370110109
40A1 1/2 B120110109(77)636370110109
50A2 B150145155(98)787875145155
65A2 1/2 B181176190(132)105105100176190
80A3 B181176190(132)105105100176190
100A4 B210210232(160)135134120210232



苏州上野机电设备有限公司销售型号:


A-1-10A


A-1-15A


A-1-20A


A-1-25A


A-1-32A


A-1-40A


A-1-50A


A-1-65A


A-1-80A


A-1-100A


A-2-10A


A-2-15A


A-2-20A


A-2-25A


A-2-32A


A-2-40A


A-2-50A


A-2-65A


A-2-80A


A-2-100A


A-3-10A


A-3-15A


A-3-20A


A-3-25A


A-3-32A


A-3-40A


A-3-50A


A-3-65A


A-3-80A


A-3-100A


A-4-10A


A-4-15A


A-4-20A


A-4-25A


A-4-32A


A-4-40A


A-4-50A


A-4-65A


A-4-80A


A-4-100A


A-5-10A


A-5-15A


A-5-20A


A-5-25A


A-5-32A


A-5-40A


A-5-50A


A-5-65A


A-5-80A


A-5-100A


A-6-10A


A-6-15A


A-6-20A


A-6-25A


A-6-32A


A-6-40A


A-6-50A


A-6-65A


A-6-80A


A-6-100A


AP-1-15A


AP-1-20A


AP-1-25A


AP-1-32A


AP-1-40A


AP-1-50A


AP-1-65A


AP-1-80A


AP-1-100A


AP-2-10A


AP-2-15A


AP-2-20A


AP-2-25A


AP-2-32A


AP-2-40A


AP-2-50A


AP-2-65A


AP-2-80A


AP-2-100A


AP-3-10A


AP-3-15A


AP-3-20A


AP-3-25A


AP-3-32A


AP-3-40A


AP-3-50A


AP-3-65A


AP-3-80A


AP-3-100A


AQ-1-10A


AQ-1-15A


AQ-1-20A


AQ-1-25A


AQ-1-32A


AQ-1-40A


AQ-1-50A


AQ-1-65A


AQ-1-80A


AQ-1-100A


AQ-2-10A


AQ-2-15A


AQ-2-20A


AQ-2-25A


AQ-2-32A


AQ-2-40A


AQ-2-50A


AQ-2-65A


AQ-2-80A


AQ-2-100A


AQ-3-10A


AQ-3-15A


AQ-3-20A


AQ-3-25A


AQ-3-32A


AQ-3-40A


AQ-3-50A


AQ-3-65A


AQ-3-80A


AQ-3-100A


AV-1-10A


AV-1-15A


AV-1-20A


AV-1-25A


AV-1-32A


AV-1-40A


AV-1-50A


AV-1-65A


AV-1-80A


AV-1-100A


AV-2-10A


AV-2-15A


AV-2-20A


AV-2-25A


AV-2-32A


AV-2-40A


AV-2-50A


AV-2-65A


AV-2-80A


AV-2-100A


AV-3-10A


AV-3-15A


AV-3-20A


AV-3-25A


AV-3-32A


AV-3-40A


AV-3-50A


AV-3-65A


AV-3-80A


AV-3-100A
