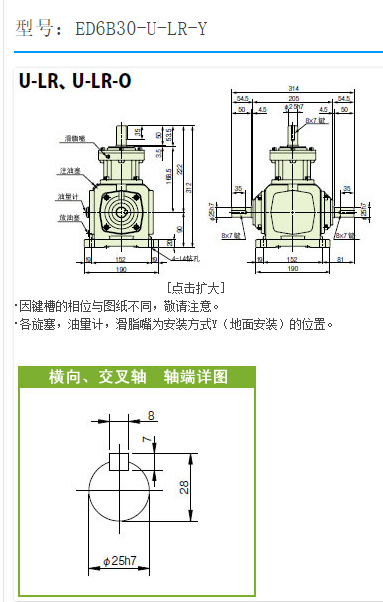

日本原装进口TSUBAKI椿本齿轮转向器型号：ED6B30-U-LR-Y
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
MD齿轮箱
高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。
销售以来的五十多年间，广泛应用于各种用途的长寿产品。
具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。
采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。
特点：
・丰富品种
可从丰富的种类中选出最适的一台。
满足各种市场需求，可对应各类特殊形式要求。
・高质量
采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。
・可提供食品润滑油规格。
可提供封入NSF指定的 H1级别食品润滑油的规格。
外形尺寸与标准规格相同。
| 减速比 | 横向轴转速 r/min | 传动能力：横向单轴型 | 容许OHL | 交叉轴容许扭矩 | 惯性力矩 {GD2} | 背隙 度 | 大概 质量 kg | 大致油量 (油浴 ) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 交叉轴扭矩 | 横向轴 | 直交轴 | ||||||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ×10-3 kg･m2 | ×10-3 {kgf･m2} | ||||||
| 3:1 | 3000 | 9.59 | 89.7 | 9.14 | 1274 | 130 | 2255 | 230 | 152 | 15.6 | 0.50 | 2.00 | 0.09 ～ 0.51 | 21 | 0.95L |
| 2000 | 6.56 | 92.0 | 9.38 | 1814 | 185 | 2500 | 255 | ||||||||
| 1750 | 5.78 | 92.7 | 9.46 | 2205 | 225 | 2744 | 280 | ||||||||
| 1450 | 4.84 | 93.6 | 9.55 | 2548 | 260 | 2842 | 290 | ||||||||
| 1150 | 3.88 | 94.8 | 9.67 | 3038 | 310 | 3087 | 315 | ||||||||
| 870 | 2.97 | 95.9 | 9.79 | 3430 | 350 | 3332 | 340 | ||||||||
| 580 | 2.02 | 97.6 | 9.96 | 3430 | 350 | 3528 | 360 | ||||||||
| 300 | 1.07 | 100 | 10.2 | 3430 | 350 | 3528 | 360 | ||||||||
| 100 | 0.36 | 102 | 10.4 | 3430 | 350 | 3528 | 360 | ||||||||
| 10 | 0.03 | 104 | 10.6 | 3430 | 350 | 3528 | 360 | ||||||||
・在各转速间使用时，请用插值法计算。
・横向轴转速低于10r/min时，请使用10r/min时的数值。
・横向轴转速超过1750r/min使用时，为强制注油规格。(特殊规格的介绍)
因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。
| 减 速 部 | 轴端键槽部 | 新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。） |
|---|---|---|
| 输出轴端 | 有螺孔加工 | |
| 周 围 条 件 | 设置场所 | 室内灰尘少，无水淋的场所 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性气体·爆炸性气体·蒸汽等 | |
| 安装方向 | 有水平，垂直，倾斜,安装角度的限制 | |
| 涂饰颜色 | 蒙塞尔 2.5G6/3 | |
苏州上野机电设备有限公司销售型号：
横向单轴型
ED6M-1-LR-Y
ED6B15-1-LR-Y
ED6B20-1-LR-Y
ED6B25-1-LR-Y
ED6B30-1-LR-Y
ED6M-1-R-Y
ED6B15-1-R-Y
ED6B20-1-R-Y
ED6B25-1-R-Y
ED6B30-1-R-Y
ED6M-1-L-Y
ED6B15-1-L-Y
ED6B20-1-L-Y
ED6B25-1-L-Y
ED6B30-1-L-Y-Y
ED6M-1-LR-O-Y
ED6B15-1-LR-O-Y
ED6B20-1-LR-O-Y
ED6B30-1-LR-O-Y
ED6M-1-R-O-Y
ED6B15-1-R-O-Y
ED6B20-1-R-O-Y
ED6B25-1-R-O-Y
ED6B30-1-R-O-Y
ED6M-1-L-O-Y
ED6B15-1-L-O-Y
ED6B20-1-L-O-Y
ED6B25-1-L-O-Y
ED6B30-1-L-O-Y
ED6M-1-UD-Y
ED6B15-1-UD-Y
ED6B20-1-UD-Y
ED6B25-1-UD-Y
ED6B30-1-UD-Y
ED6M-1-U-Y
ED6B15-1-U-Y
ED6B20-1-U-Y
ED6B25-1-U-Y
ED6B30-1-U-Y
ED6M-1-D-Y
ED6B15-1-D-Y
ED6B20-1-D-Y
ED6B25-1-D-Y
ED6B30-1-D-Y
ED6M-1-UD-O-Y
ED6B15-1-UD-O-Y
ED6B20-1-UD-O-Y
ED6B25-1-UD-O-Y
ED6B30-1-UD-O-Y
ED6M-1-U-O-Y
ED6B15-1-U-O-Y
ED6B20-1-U-O-Y
ED6B25-1-U-O-Y
ED6B30-1-U-O-Y
ED6M-1-D-O-Y
ED6B15-1-D-O-Y
ED6B20-1-D-O-Y
ED6B25-1-D-O-Y
ED6B30-1-D-O-Y
ED6M-U-LR-Y
ED6B15-U-LR-Y
ED6B20-U-LR-Y
ED6B25-U-LR-Y
ED6B30-U-LR-Y
ED6M-U-R-Y
ED6B15-U-R-Y
ED6B20-U-R-Y
ED6B25-U-R-Y
ED6B30-U-R-Y
ED6M-U-L-Y
ED6B15-U-L-Y
ED6B20-U-L-Y
ED6B25-U-L-Y
ED6B30-U-L-Y
ED6M-U-LR-O-Y
ED6B15-U-LR-O-Y
ED6B20-U-LR-O-Y
ED6B25-U-LR-O-Y
ED6B30-U-LR-O-Y
ED6M-U-R-O-Y
ED6B15-U-R-O-Y
ED6B20-U-R-O-Y
ED6B25-U-R-O-Y
ED6B30-U-R-O-Y
ED6M-U-L-O-Y
ED6B15-U-L-O-Y
ED6B20-U-L-O-Y
ED6B25-U-L-O-Y
ED6B30-U-L-O-Y
ED6M-D-LR-Y
ED6B15-D-LR-Y
ED6B20-D-LR-Y
ED6B25-D-LR-Y
ED6B30-D-LR-Y
ED6M-D-R-Y
ED6B15-D-R-Y
ED6B20-D-R-Y
ED6B25-D-R-Y
ED6B30-D-R-Y
ED6M-D-L-Y
ED6B15-D-L-Y
ED6B20-D-L-Y
ED6B25-D-L-Y
ED6B30-D-L-Y
ED6M-D-LR-O-Y
ED6B15-D-LR-O-Y
ED6B20-D-LR-O-Y
ED6B25-D-LR-O-Y
ED6B30-D-LR-O-Y
ED6M-D-R-O-Y
ED6B15-D-R-O-Y
ED6B20-D-R-O-Y
ED6B25-D-R-O-Y
ED6B30-D-R-O-Y
ED6M-D-L-O-Y
ED6B15-D-L-O-Y
ED6B20-D-L-O-Y
ED6B25-D-L-O-Y
ED6B30-D-L-O-Y
