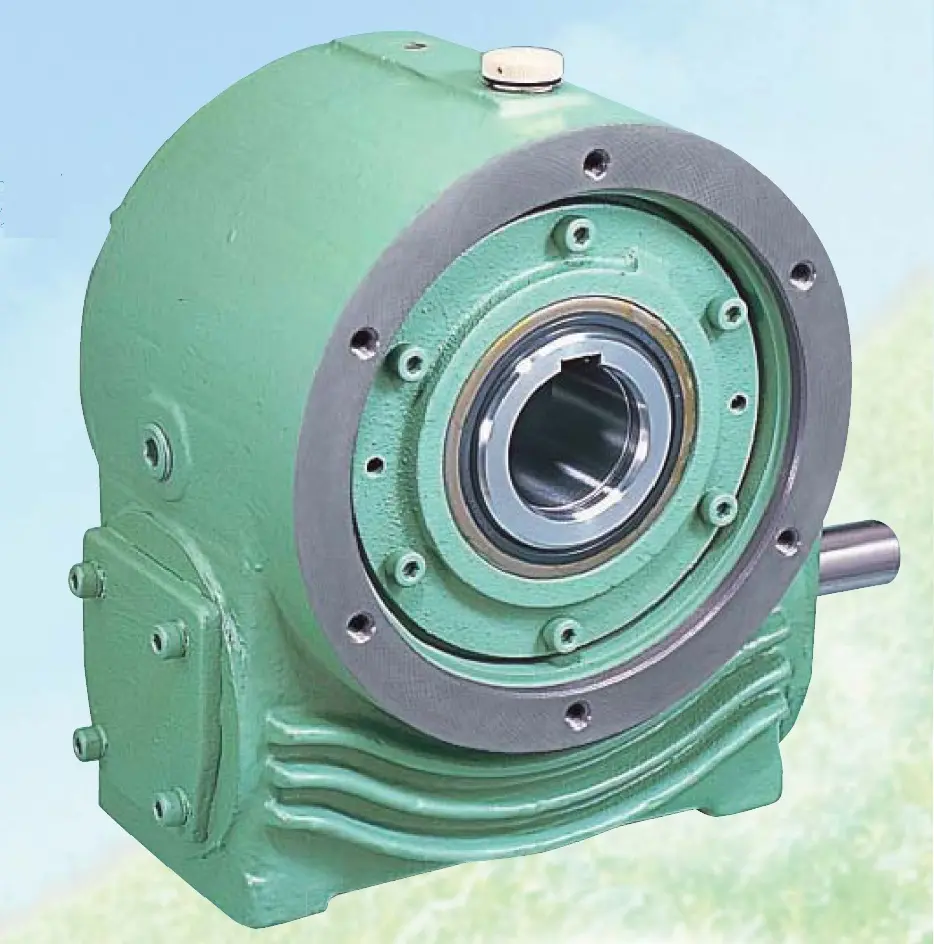

TAUBAKI椿本涡轮减速机型号：SWJ63E10DF法兰安装日本产
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
蜗轮驱动 SW/SWM, SWJ/SWJM系列
采用轴上安装·法兰安装的专用箱体，有助于简化装置。
输出轴提供实心轴·空心轴两类，还备有动力锁·锥形套等形式。
有助于削减组装工时。
特点：
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求极致的齿面传动能力，高维度融合效率与成本。
・轴上&法兰安装设计有助于简化装置。
・提供小型～中型尺寸(芯间距离25～200)。
・SWJ系列采用安装方向自由的专用箱体。

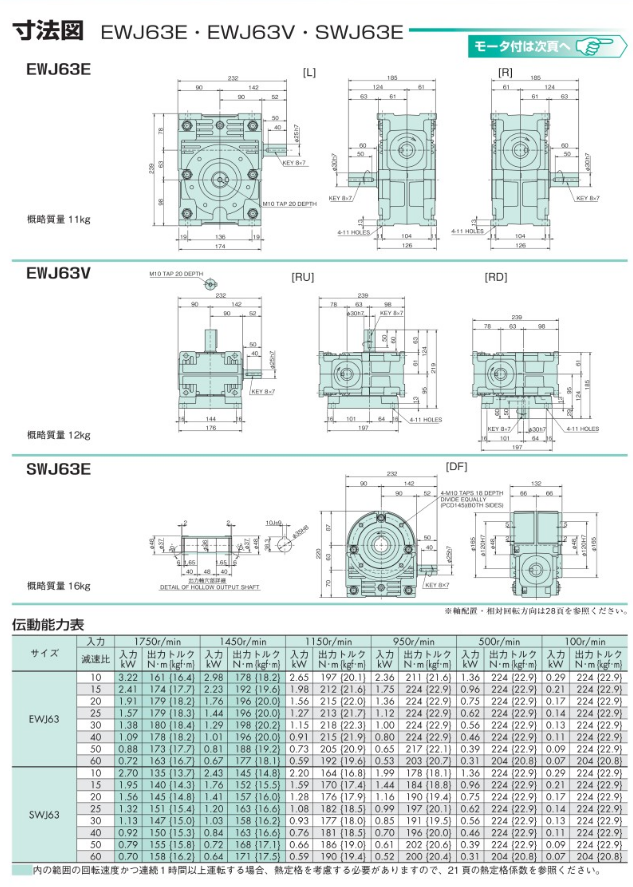

| 减速比 | 输入1750 r/min | 输入1450 r/min | 输入1150 r/min | 输入950 r/min | 输入500 r/min | 输入100 r/min | 大概 质量 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | ||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ||||||||
| 10 | 2.70 | 135 | 13.7 | 2.43 | 145 | 14.8 | 2.20 | 164 | 16.8 | 1.99 | 178 | 18.1 | 1.36 | 224 | 22.9 | 0.29 | 224 | 22.9 | 16 |
・以1750~1450r/min的转速连续运转二小时以上时，因为需要考虑额定热负载，所以请参照目录21页的额定热负载系数。
| 输入转速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1750 r/min | 1450 r/min | 1150 r/min | 950 r/min | 500 r/min | 100 r/min | ||||||
| N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} |
| 2304 | 235 | 2426 | 248 | 2570 | 262 | 2700 | 276 | 3153 | 322 | 6505 | 664 |
| 输入转速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1750 r/min | 1450 r/min | 1150 r/min | 950 r/min | 500 r/min | 100 r/min | ||||||
| N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} | N | {kgf} |
| 4148 | 423 | 4443 | 453 | 4798 | 490 | 5126 | 523 | 6252 | 638 | 8281 | 845 |
| 减 速 部 | 润滑方式 | 油浴方式·注油出货 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 键规格 | 新JIS普通 JIS B1301-1976（中实轴部用键一同出货） | |
| 涂装规格 | 蒙塞尔2.5G6/3（绿色） | |
| 底层：清漆类底漆 表层：清漆类涂料 | ||
| 防锈规格 | 防锈期 室内保管6个月（工厂出厂后） | |
| 外部防锈处理：涂抹防锈脂 内部防锈处理：填充润滑油后密封 | ||
| 周 围 条 件 | 设置场所 | 室内 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性及爆炸性气体·蒸气及无结露，尘埃少 | |
| 安装方式 | 自由安装 | |
苏州上野机电设备有限公司销售型号：
1/10 中空 SWJ25E10DF
1/15 中空 SWJ25E15DF
1/20 中空 SWJ25E20DF
1/25 中空 SWJ25E25DF
1/30 中空 SWJ25E30DF
1/40 中空 SWJ25E40DF
1/50 中空 SWJ25E50DF
1/60 中空 SWJ25E60DF
1/10 中空 SWJ35E10DF
1/15 中空 SWJ35E15DF
1/20 中空 SWJ35E20DF
1/25 中空 SWJ35E25DF
1/30 中空 SWJ35E30DF
1/40 中空 SWJ35E40DF
1/50 中空 SWJ35E50DF
1/60 中空 SWJ35E60DF
1/10 中空 SWJ42E10DF
1/15 中空 SWJ42E15DF
1/20 中空 SWJ42E20DF
1/25 中空 SWJ42E25DF
1/30 中空 SWJ42E30DF
1/40 中空 SWJ42E40DF
1/50 中空 SWJ42E50DF
1/60 中空 SWJ42E60DF
1/10 中空 SWJ50E10DF
1/15 中空 SWJ50E15DF
1/20 中空 SWJ50E20DF
1/25 中空 SWJ50E25DF
1/30 中空 SWJ50E30DF
1/40 中空 SWJ50E40DF
1/50 中空 SWJ50E50DF
1/60 中空 SWJ50E60DF
1/10 中空 SWJ63E10DF
1/15 中空 SWJ63E15DF
1/20 中空 SWJ63E20DF
1/25 中空 SWJ63E25DF
1/30 中空 SWJ63E30DF
1/40 中空 SWJ63E40DF
1/50 中空 SWJ63E50DF
1/60 中空 SWJ63E60DF
