TSUBAKI椿本齿轮转向器型号：ED10B25-1-1-LR-Y减速比：2.5：1
发布时间：2023-11-23 09:44:35 点击次数：363

TSUBAKI椿本齿轮转向器型号：ED10B25-1-1-LR-Y减速比：2.5：1


苏州上野机电设备有限公司询价咨询电话：17895046997   刘先生   同微信




MD齿轮箱


高性能·高效率的标准型·直交轴型的螺旋锥齿轮箱。


销售以来的五十多年间，广泛应用于各种用途的长寿产品。


具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。


采用高精度螺旋伞齿齿轮，实现高效率和高传动能力。



特点:


・丰富品种


可从丰富的种类中选出最适的一台。


满足各种市场需求，可对应各类特殊形式要求。


・高质量


采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。


・可提供食品润滑油规格。


可提供封入NSF指定的 H1级别食品润滑油的规格。


外形尺寸与标准规格相同。



减速比横向轴转速
r/min		传动能力：横向双轴型容许OHL交叉轴容许扭矩惯性力矩
{GD2}		背隙
度		大概
质量
kg		大致油量
(油浴 )
输入
kW		交叉轴扭矩横向轴直交轴
N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}N･m{kgf･m}×10-3
kg･m2		×10-3
{kgf･m2}
2.5:13000---------------------89191.09.1036.40.12
～
0.42		1003.7L
200017.019219.641674257845800
175015.120320.744594558232840
145012.720520.951945309212940
115010.220821.26174630104861070
8707.8421121.57448760117601200
5805.3721722.19555975117601200
3002.8422122.699961020117601200
1000.9822823.299961020117601200
100.0923524.099961020117601200

・在各转速间使用时，请用插值法计算。

・横向轴转速低于10r/min时，请使用10r/min时的数值。

・横向轴转速超过1750r/min使用时，为强制注油规格。(特殊规格的介绍)
　因使用范围·传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。

标准规格


减

速

部

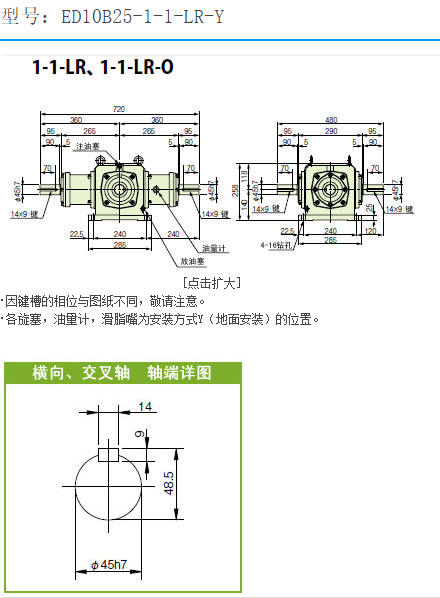

轴端键槽部新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。）
输出轴端有螺孔加工
周

围

条

件		设置场所室内灰尘少，无水淋的场所
环境温度-10℃～50℃
环境湿度95%以下（无结露）
高　　度海拔1000m以下
环　　境无腐蚀性气体·爆炸性气体·蒸汽等

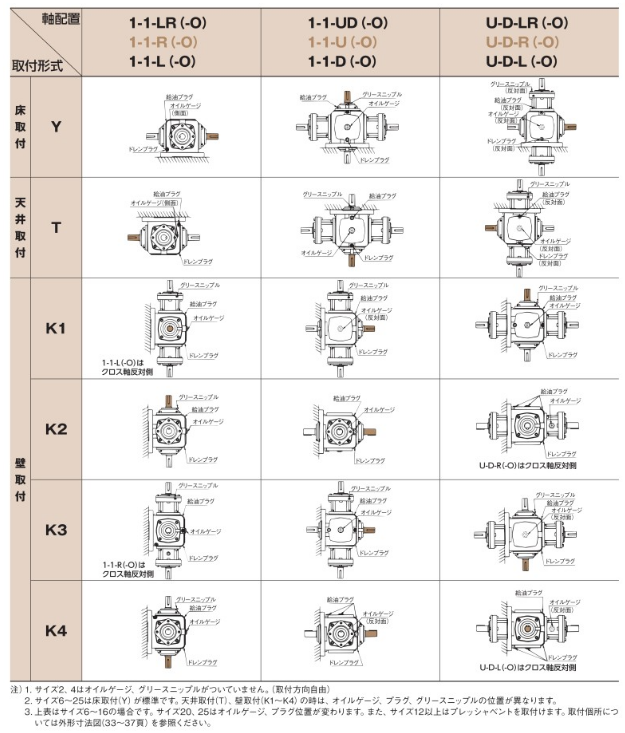

安装方向有水平，垂直，倾斜,安装角度的限制
涂饰颜色蒙塞尔　2.5G6/3





苏州上野机电设备有限公司销售型号：

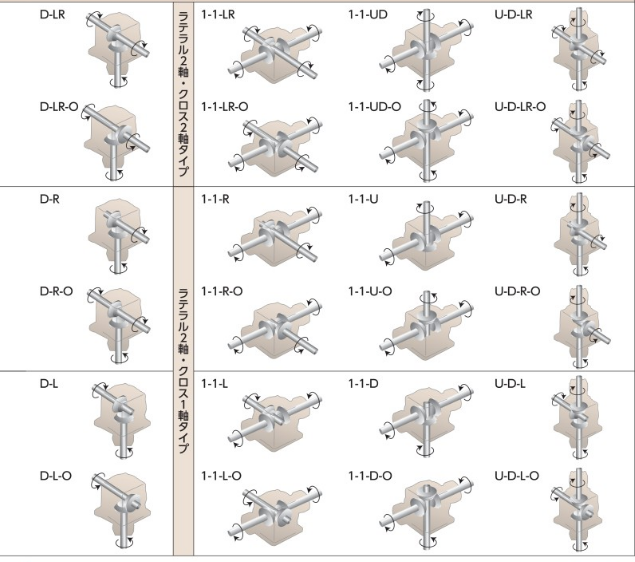

横向双轴型

ED10M-1-1-LR-Y                           椿本-------UENO-----转向器

ED10B15-1-1-LR-Y

ED10B20-1-1-LR-Y

ED10B25-1-1-LR-Y

ED10B30-1-1-LR-Y                            椿本-------UENO-----转向器

ED10M-1-1-R-Y

ED10B15-1-1-R-Y

ED10B20-1-1-R-Y

ED10B25-1-1-R-Y                           椿本-------UENO-----转向器

ED10B30-1-1-R-Y

ED10M-1-1-L-Y

ED10B15-1-1-L-Y                           椿本-------UENO-----转向器

ED10B20-1-1-L-Y

ED10B25-1-1-L-Y

ED10B30-1-1-L-Y                            椿本-------UENO-----转向器

ED10M-1-1-LR-O-Y

ED10B15-1-1-LR-O-Y

ED10B20-1-1-LR-O-Y                           椿本-------UENO-----转向器

ED10B25-1-1-LR-O-Y

ED10B30-1-1-LR-O-Y                            椿本-------UENO-----转向器

ED10M-1-1-R-O-Y

ED10B15-1-1-R-O-Y

ED10B20-1-1-R-O-Y                           椿本-------UENO-----转向器

ED10B25-1-1-R-O-Y

ED10B30-1-1-R-O-Y

ED10M-1-1-L-O-Y

ED10B15-1-1-L-O-Y                           椿本-------UENO-----转向器

ED10B20-1-1-L-O-Y

ED10B25-1-1-L-O-Y

ED10B30-1-1-L-O-Y                           椿本-------UENO-----转向器

ED10M-1-1-UD-Y

ED10B15-1-1-UD-Y                           椿本-------UENO-----转向器

ED10B20-1-1-UD-Y

ED10B25-1-1-UD-Y                           椿本-------UENO-----转向器

ED10B30-1-1-UD-Y

ED10M-1-1-U-Y                           椿本-------UENO-----转向器

ED10B15-1-1-U-Y

ED10B20-1-1-U-Y

ED10B25-1-1-U-Y                           椿本-------UENO-----转向器

ED10B30-1-1-U-Y

ED10M-1-1-D-Y                           椿本-------UENO-----转向器

ED10B15-1-1-D-Y

ED10B20-1-1-D-Y

ED10B25-1-1-D-Y                           椿本-------UENO-----转向器

ED10B30-1-1-D-Y

ED10M-1-1-UD-O-Y                           椿本-------UENO-----转向器

ED10B15-1-1-UD-O-Y

ED10B20-1-1-UD-O-Y                           椿本-------UENO-----转向器

ED10B25-1-1-UD-O-Y

ED10B30-1-1-UD-O-Y

ED10M-1-1-U-O-Y                           椿本-------UENO-----转向器

ED10B15-1-1-U-O-Y

ED10B20-1-1-U-O-Y                           椿本-------UENO-----转向器

ED10B25-1-1-U-O-Y

ED10B30-1-1-U-O-Y                            椿本-------UENO-----转向器

ED10M-1-1-D-O-Y

ED10B15-1-1-D-O-Y                           椿本-------UENO-----转向器

ED10B20-1-1-D-O-Y

ED10B25-1-1-D-O-Y

ED10B30-1-1-D-O-Y                           椿本-------UENO-----转向器

ED10M-U-D-LR-Y

ED10B15-U-D-LR-Y

ED10B20-U-D-LR-Y                           椿本-------UENO-----转向器

ED10B25-U-D-LR-Y

ED10B30-U-D-LR-Y                               椿本-------UENO-----转向器

ED10M-U-D-R-Y

ED10B15-U-D-R-Y                           椿本-------UENO-----转向器

ED10B20-U-D-R-Y

ED10B25-U-D-R-Y

ED10B30-U-D-R-Y                            椿本-------UENO-----转向器

ED10M-U-D-L-Y

ED10B15-U-D-L-Y

ED10B20-U-D-L-Y                           椿本-------UENO-----转向器

ED10B25-U-D-L-Y

ED10B30-U-D-L-Y                            椿本-------UENO-----转向器

ED10M-U-D-LR-O-Y

ED10B15-U-D-LR-O-Y                           椿本-------UENO-----转向器

ED10B20-U-D-LR-O-Y

ED10B25-U-D-LR-O-Y

ED10B30-U-D-LR-O-Y                            椿本-------UENO-----转向器

ED10M-U-D-R-O-Y

ED10B15-U-D-R-O-Y                           椿本-------UENO-----转向器

ED10B20-U-D-R-O-Y

ED10B25-U-D-R-O-Y

ED10B30-U-D-R-O-Y                           椿本-------UENO-----转向器

ED10M-U-D-L-O-Y

ED10B15-U-D-L-O-Y

ED10B20-U-D-L-O-Y                           椿本-------UENO-----转向器

ED10B25-U-D-L-O-Y

ED10B30-U-D-L-O-Y                           椿本-------UENO-----转向器
