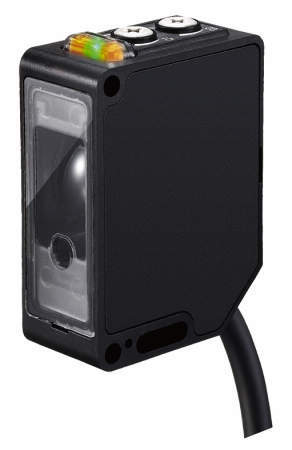

北阳电机株式会社HOKUYO测距设定式传感器型号：LX1-407C/A
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
特点：
业界最小级别。
长距离下也能稳定检测 不受检测物颜色的影响，用小点激光进行批量检测！
一般的光电传感器通过受光量进行检测，但LX1-407采用TOF方式测量距离，因此不受检测物颜色的影响。
最适合于流动着各种各样托盘的输送线的定位！
采用适合稳定检测的TOF方式 长距离下也能稳定检测
用TOF传感器实现世界最小尺寸 可以用熟悉的电位器形式容易地进行设定
| 種類 | TOF方式レーザセンサ |
|---|---|
| 投光光源 | 半導体赤色レーザダイオード(波長；650nm 最大出力：390μＷ) レーザクラス IEC/JIS CLASS1 |
| 電源電圧 | DC12～24V(最大動作範囲DC10～30V リップル10％含む) |
| 消費電流 | 85mA以下 |
| 検出距離 | 0.1～4.0m 白色200×200mm(反射率90％)にて |
| 動作モード | ライトオン(受光時動作)／ダークオン(遮光時動作) ボリウム切換え(工場出荷時：受光時動作) |
| 制御出力 | オープンコレクタ 2出力 許容負荷電圧／電流：DC30V／100mA以下 残留電圧：1.8mA／100mA以下 |
| 相互干渉防止 | 2台を隣接設置しても問題なし |
| 保護回路 | 逆接保護、過電流保護(制御出力) |
| 感度調整器 | ボリウム(エンドレス) 2個 工場出荷時：感度最大 |
| 表示灯 | 安定表示灯：緑色LED／不安定表示灯：赤色LED／出力表示灯：橙色LED (安定表示灯・不安定表示灯はレーザOFF時に消灯) |
| 接続 | ケーブル引出し式 φ4.5mm 5芯(AWG24) 2m長 材質：PVC |
| ビームサイズ | 代表例 15mm (4mにて) |
| 投光軸振れ幅 | ±1.5°以下 |
| 応差 | 15%以下 距離1m～4.0m間、白色200×200mm(反射率90％)にて |
| 応答時間 | 0.5ms以下 |
| 回路安定時間 | 300ms以下 |
| 使用周囲照度 | 太陽光：受光面照度4000lx以下／蛍光灯：受光面照度3000lx以下 |
| 使用周囲温度 | -10～＋50℃(保存時：-40～＋70℃)但し氷結しないこと |
| 使用周囲湿度 | 35～85％RH(’保存時：35～95％RH)但し結露しないこと |
| 耐振動 | 複振幅1.5mm 10～55Hz X・Y・Z方向 各2時間 |
| 耐衝撃 | 500m/s2 X・Y・Z方向 各3回 |
| 絶縁抵抗 | 20MΩ以上(DC500Vメガーにて) 充電部一括・ケース間 |
| 保護構造 | IP67 |
| 材質 | ケース：ABS ガラス繊維入り／レンズ(フロントカバー)：PMMA |
| 質量 | 約100g |
| 外形寸法 | W17×D32.8×H44.4mm |
| 付属品 | 取付金具セット(金具：1個、M3ねじ：2個、ワッシャ：2個、ナット：2個) |
LX1-407C LX1-407A
