仓敷化工KURASHIKI KAKO万向活塞型被动式除震台 PST 系列
PST 系列 除震机构是采用已成熟的技术，圆顶万向活塞结构！ 在水平方向上能发挥优越的除震性能。
全国服务热线：0512-6605 1469
在线咨询PST 系列
除震机构是采用已成熟的技术，圆顶万向活塞结构！
在水平方向上能发挥优越的除震性能。
特色
除震机构是采用已成熟的技术，圆顶万向活塞结构！在水平方向上能发挥优越的除震性能。
另外，由于是确保大容量的构造，在垂直方向上具有优异的防震性能。
再加上，透过"可调节压差流量器"，将除震及防震性能调节到最佳平衡的状态。

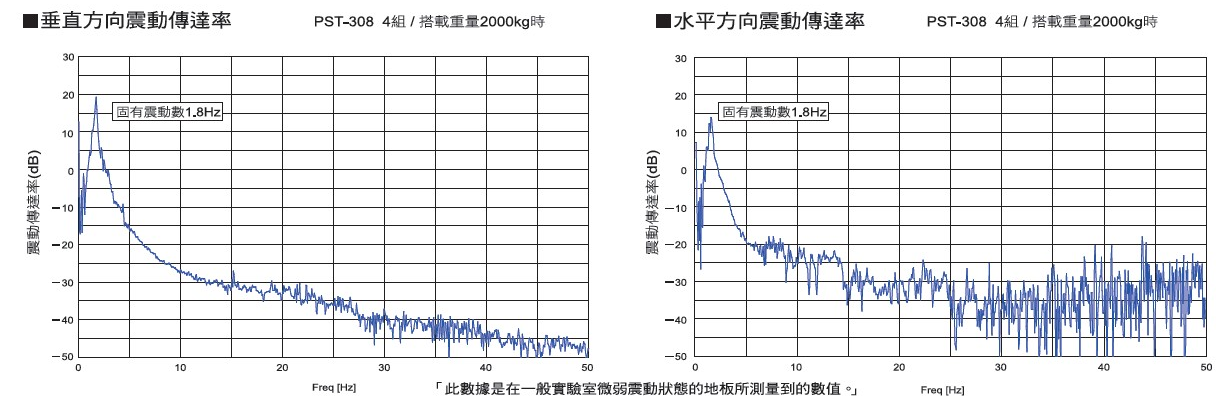

震动传达率
实现在垂直、水平方向都能有低频的固有震动数

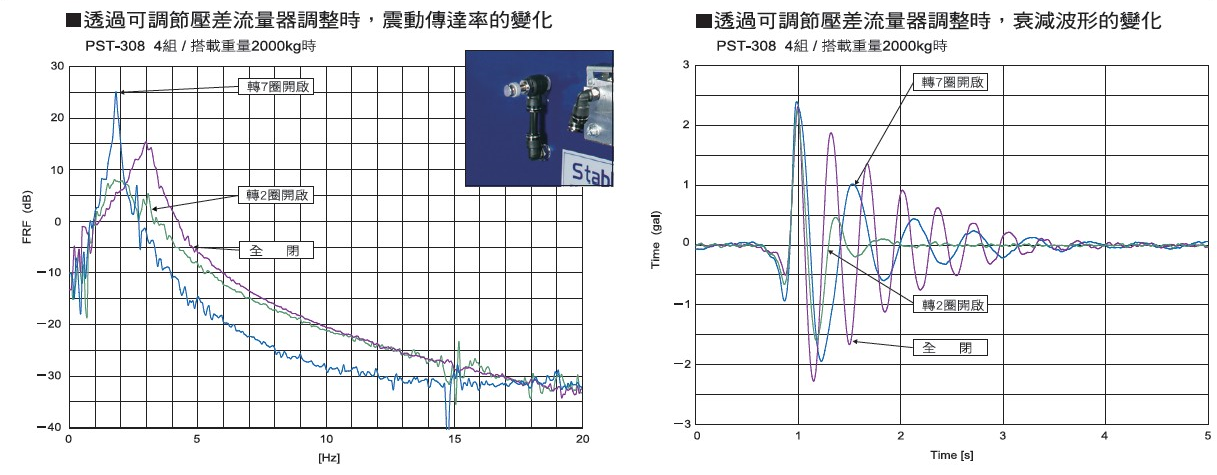

可调节压差流量器
可将除震性能和衰减性能调节到最佳状态。
对舒适环境的坚持（无尘室对应）
采用集中排气阀门，可在无尘的环境中作业。即使停止运转时也没有金属接触的情形，发尘量极少。

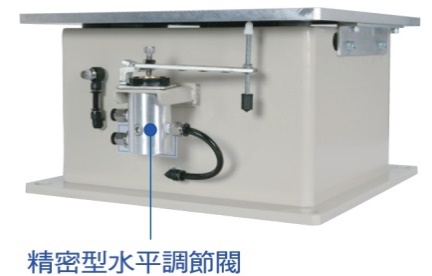

精密水平调节
水平调节阀精度可达±0.05～0.1mm

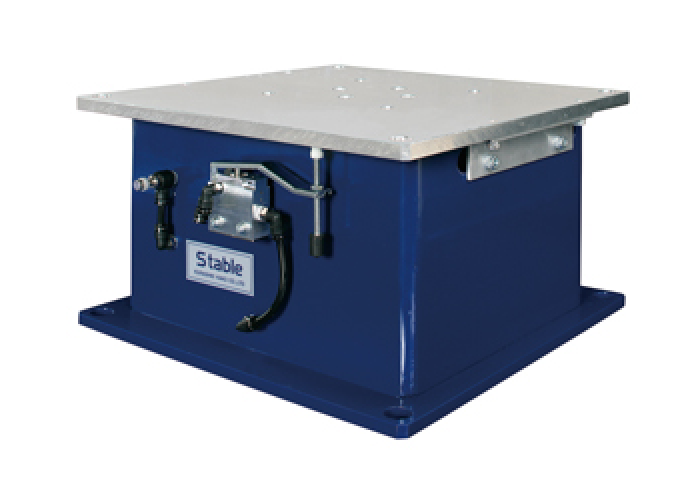

本體顏色（PHOTO：象牙色）
可變更本體的顏色，請聯絡洽詢。

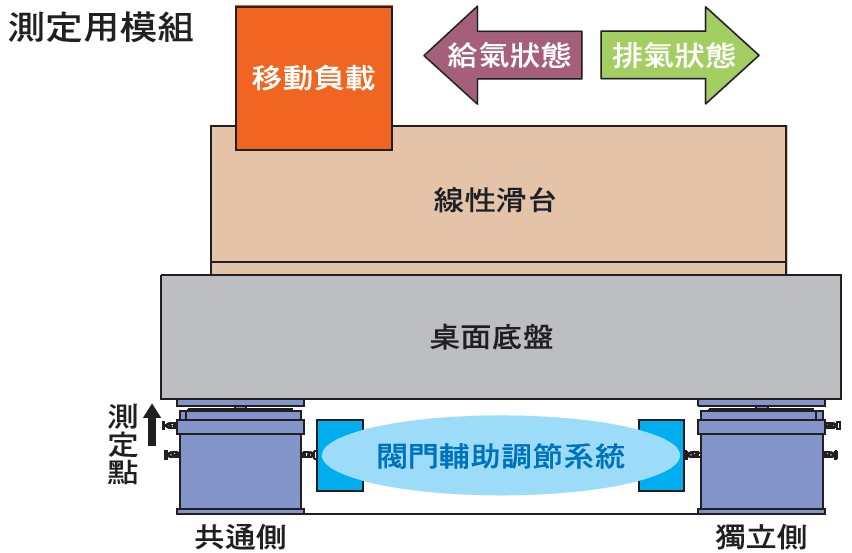

閥門輔助調節系統[PAT.P]
设备中线性滑台等大的重心移动时的除震，为使滑台的倾斜变位迅速复归至水平，必须快速、大量的排气、给器的条件高速控制。而阀门辅助调节系统即可达成使命。

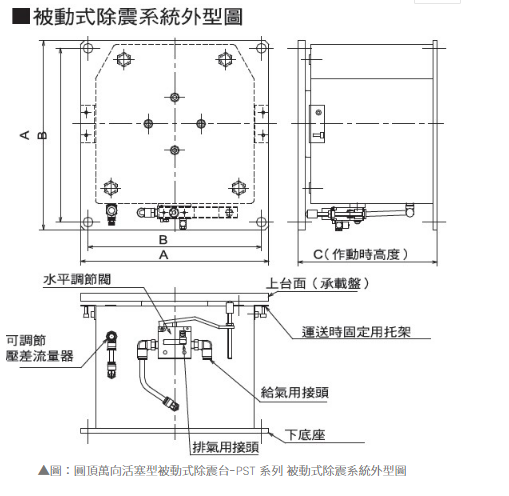

| 被動式除震系統規格表 | ( )內為圓頂萬向活塞 | |||||
| 型號 | PST-304 (-DG) | PST-305 (-DG) | PST-306 (-DG) | PST-308 (-DG) | PST-311 (-DG) | PST-314 (-DG) |
| 外型尺寸(mm) A | 170X170 | 170X170 | 200X200 | 250X250 | 320X320 | 430X430 |
| 安裝尺寸(mm) B | 150X150 | 150X150 | 180X180 | 230X230 | 290X290 | 400X400 |
| 作動高度(mm) C | 185 | 185 | 185 | 185 | 185 | 185 |
| 最低高度(mm) D | 180 | 180 | 180 | 180 | 180 | 180 |
| 安裝孔徑(mm) E | 10 | 10 | 10 | 13 | 18 | 18 |
| 上台面厚度(mm) T | 10 | 10 | 10 | 10 | 10 | 10 |
| 下底座厚度(mm) F | 6 | 6 | 6 | 6 | 9 | 12 |
| 製品重量(kg) | 7 | 7 | 12 | 17 | 38 | 75 |
| 配件 | 附過濾功能的氣體調節閥、ø6尼龍軟管(供氣)藍色..…5m ø6排氣用管(黑色)..…5m、配管用轉接器.....3個 | |||||
| 被動式除震系統規格表 | ( )內為圓頂萬向活塞 | |||||
| 型號 | PST－304( －DG) | PST－305(－DG) | PST－306(－DG) | PST－308( － DG) | PST－311 ( －DG) | PST－314( －DG) |
| 除震方式 | 萬向活塞型氣壓彈簧。圓頂萬向活塞型氣壓彈簧 | |||||
| 固有震動數 | 垂直方向:2.0Hz~2.5Hz | 垂直方向:1.5Hz〜2.0Hz 水平方向:1.5Hz~1.8Hz(水平方向:0.8Hz〜1.0Hz) | ||||
| 水平方向:1.5Hz~1.8Hz | ||||||
| (水平方向:0.8Hz~1.0Hz) | ||||||
| 搭載重量(4組)kg | 〜400 | 〜700 | 〜1250 | 〜3000 | 〜6000 | 〜12000 |
| 供給壓力(Mpa) | 0.4～0.7 | |||||
| 外型尺寸(mm)A | 170x170 | 170x170 | 200x200 | 250x250 | 320x320 | 430x430 |
| 安裝尺寸(mm)B | 150x150 | 150x150 | 180x180 | 230x230 | 290x290 | 400x400 |
| 作動高度(mm)C | 185 | 185 | 185 | 185 | 185 | 185(190) |
| 製品重量(kg) | 7 | 7 | 12 | 17 | 38 | 75(80) |
