仓敷化工 KURASHIKI KAKO气压弹簧PSB 系列 PSB型气压弹簧被称为气囊型气压弹簧，为一般普通产业机器用气压弹簧。 除了优秀的防震效果以外还有很多的特色，在防震除震用途、被动调整水平上也能广泛地使用。
全国服务热线：0512-6605 1469
在线咨询仓敷化工 KURASHIKI KAKO气压弹簧PSB 系列
PSB型气压弹簧被称为气囊型气压弹簧，为一般普通产业机器用气压弹簧。
除了优秀的防震效果以外还有很多的特色，在防震除震用途、被动调整水平上也能广泛地使用。
防震、除震用途
1.优越的防振效果
固有振动数低，有良好的防振效果。
2.广泛的载重范围
只有在能改变内压时，能对应广泛的载重范围，固有振动数(防振效果)大体上是固定的。
3.优越的隔音效果
没有像在引擎盘簧上看到的浪涌现象，能绝缘高频，得到隔音效果。
4.提升防震性能
透过补助槽的使用，有更柔软的弹性系数。
5.空气衰减机构
对补助槽和气压弹簧设置连接部的话，就能利用空气衰减机构。
6.保持固定水平高度 (附加选项：L、F Type才有)
透过水平测量阀(自动高度控制阀)的并用，即使支撑载重改变也能保持固定的水平高度。
弹簧、缓冲用途
1.安装高度很低、轻薄化
即使是大载重、大冲击也不影响，能设计成安装高度低且小型的致动器。
2.不需加油、保养
因为没有滑动模板，故致动器不需加油及保养。

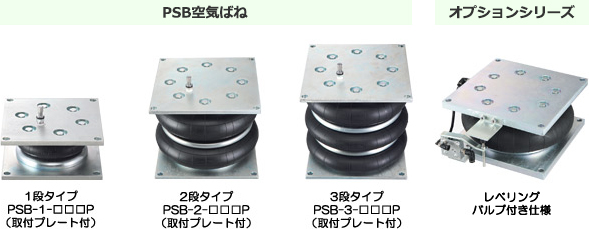

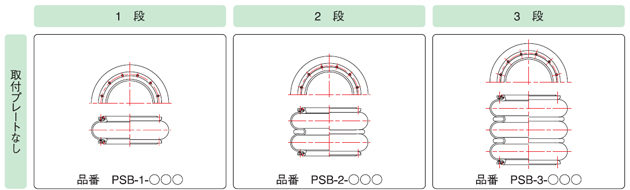

PSB型 空氣彈簧/氣壓彈簧（無安裝金屬板）

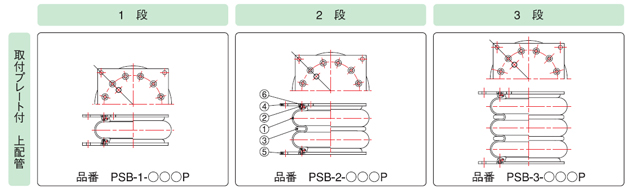

PSB型 空氣彈簧/氣壓彈簧（附安裝金屬板·上配管）

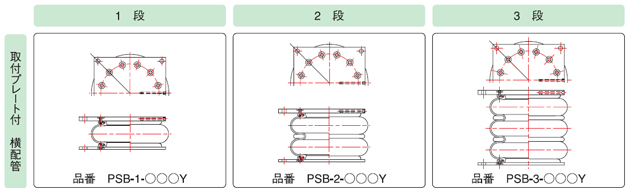

PSB型 空氣彈簧/氣壓彈簧（附安裝金屬板·橫配管）

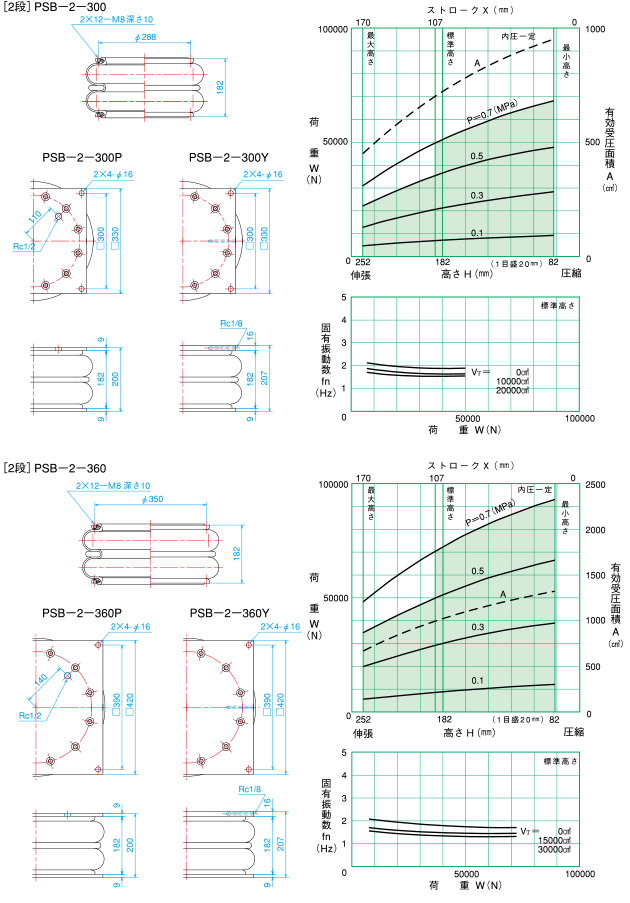

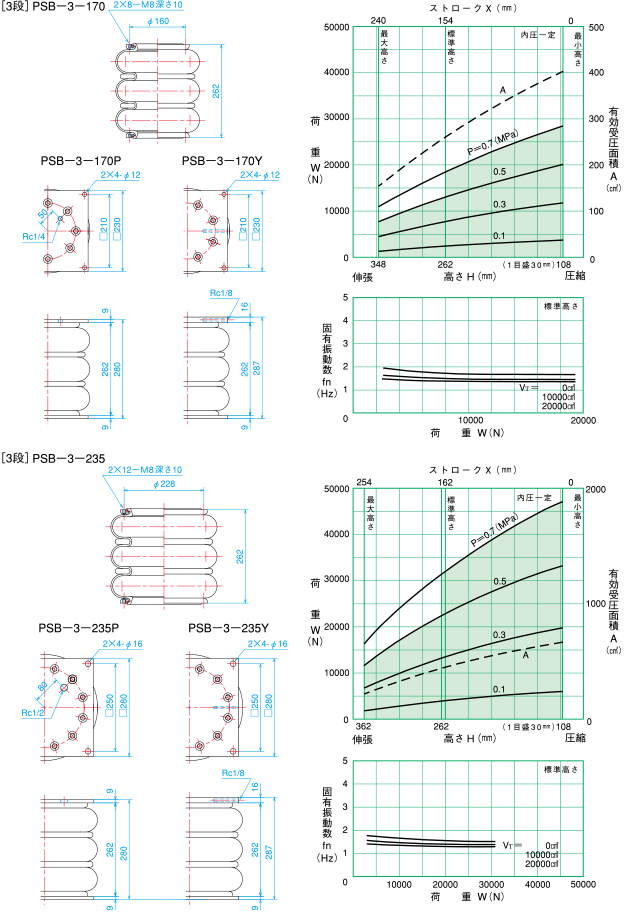

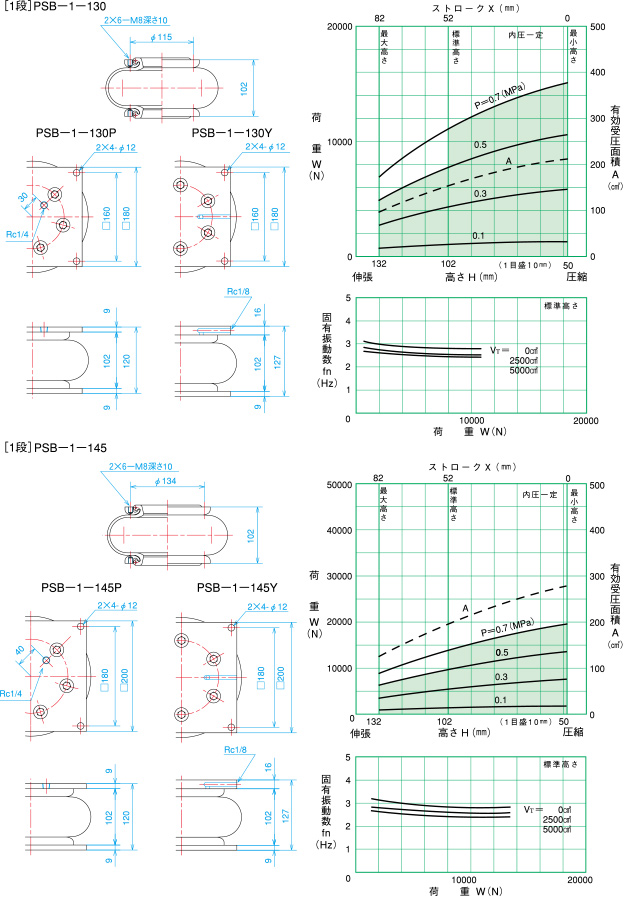

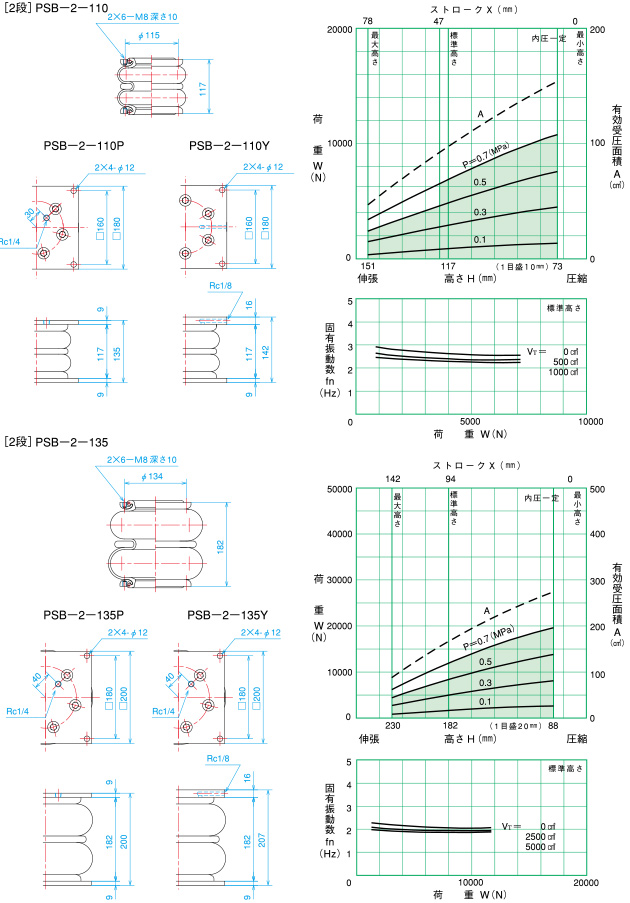

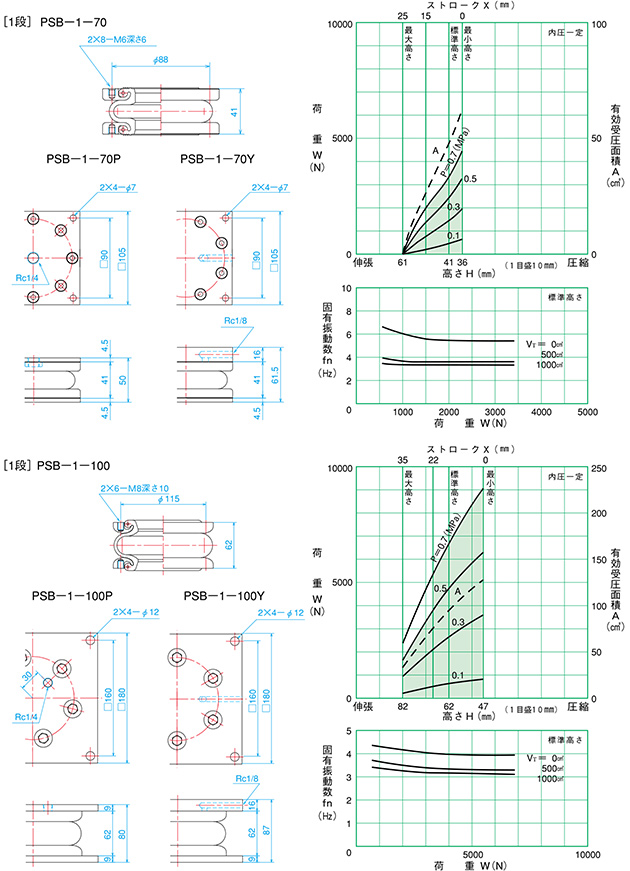

尺寸・特性1
圖表中的實線,是連接同一壓力各特性下的線(保持一定壓力下，改變負重時可獲得氣壓彈簧高度的特性圖)，並非「彈簧係數」。
尺寸・特性2
尺寸・特性3
尺寸・特性4
尺寸・特性5
尺寸・特性6
尺寸・特性7
尺寸・特性8
尺寸・特性9
尺寸・特性10
尺寸・特性11
产品规格
| 段数 | 品番 | 標 準 高 さ | 最 小 高 さ | 最 大 高 さ | 全 ス 卜 ロ 1 ク | 標準高さ時 | ベ ロ I ズ 最 大 外 径 | 常 用 最 大 内 圧 | 使 用 最 大 内 圧 | 許 容 水 平 変 位 | 許 容 偏 角 | ||
| 有 効 直 径 | 有 効 受 圧 面 積 | 内 容 積 | |||||||||||
| Ho (mm) | Hmin (mm) | Hmax (mm) | X (mm) | Do (mm) | Ao (cm2) | Vo (cm3) | Dmax (mm) | Po (MPa) | Pmax (MPa) | (±mm) | (±度) | ||
| 1 | PSB-1-70 | 41 | 36 | 61 | 25 | 78 | 48 | 100 | 104 | 0.5 | 0.7 | 5 | 5 |
| PSB-1-100 | 62 | 47 | 82 | 35 | 111 | 96 | 435 | 145 | 0.5 | 0.7 | 10 | 5 | |
| PSB-1-130 | 102 | 50 | 132 | 82 | 142 | 158 | 2420 | 225 | 0.5 | 0.7 | 15 | 15 | |
| PSB-1-145 | 102 | 50 | 132 | 82 | 158 | 196 | 2470 | 235 | 0.5 | 0.7 | 15 | 15 | |
| PSB-1-170 | 102 | 50 | 132 | 82 | 182 | 260 | 3470 | 262 | 0.5 | 0.7 | 15 | 15 | |
| PSB-1-230 | 102 | 50 | 137 | 87 | 245 | 470 | 5940 | 324 | 0.5 | 0.7 | 15 | 15 | |
| PSB-1-300 | 102 | 50 | 137 | 87 | 309 | 750 | 9630 | 393 | 0.5 | 0.7 | 15 | 15 | |
| PSB-1-360 | 102 | 50 | 137 | 87 | 369 | 1070 | 13660 | 457 | 0.5 | 0.7 | 15 | 15 | |
| PSB-1-430 | 102 | 50 | 137 | 87 | 447 | 1570 | 19000 | 526 | 0.5 | 0.7 | 15 | 15 | |
| PSB-1-500 | 102 | 50 | 137 | 87 | 508 | 2030 | 25200 | 594 | 0.5 | 0.7 | 15 | 15 | |
| 2 | PSB-2-110 | 117 | 73 | 151 | 78 | 111 | 97 | 1200 | 158 | 0.5 | 0.7 | 15 | 15 |
| PSB-2-135 | 182 | 88 | 230 | 142 | 146 | 168 | 4110 | 222 | 0.5 | 0.7 | 15 | 15 | |
| PSB-2-170 | 182 | 88 | 236 | 148 | 181 | 258 | 5470 | 262 | 0.5 | 0.7 | 20 | 15 | |
| PSB-2-235 | 182 | 78 | 252 | 174 | 243 | 464 | 9630 | 321 | 0.5 | 0.7 | 20 | 15 | |
| PSB-2-300 | 182 | 82 | 252 | 170 | 303 | 720 | 15400 | 389 | 0.5 | 0.7 | 20 | 15 | |
| PSB-2-360 | 182 | 82 | 252 | 170 | 362 | 1030 | 19490 | 448 | 0.5 | 0.7 | 30 | 15 | |
| PSB-2-430 | 182 | 86 | 272 | 186 | 438 | 1504 | 26340 | 522 | 0.5 | 0.7 | 30 | 15 | |
| PSB-2-500 | 182 | 86 | 272 | 186 | 511 | 2050 | 35740 | 590 | 0.5 | 0.7 | 30 | 15 | |
| 3 | PSB-3-170 | 262 | 108 | 348 | 240 | 185 | 268 | 8350 | 254 | 0.5 | 0.7 | 20 | 10 |
| PSB-3-235 | 262 | 108 | 362 | 254 | 240 | 452 | 14560 | 321 | 0.5 | 0.7 | 20 | 10 | |
| PSB-3-360 | 262 | 108 | 390 | 282 | 366 | 1054 | 29080 | 443 | 0.5 | 0.7 | 20 | 10 | |
