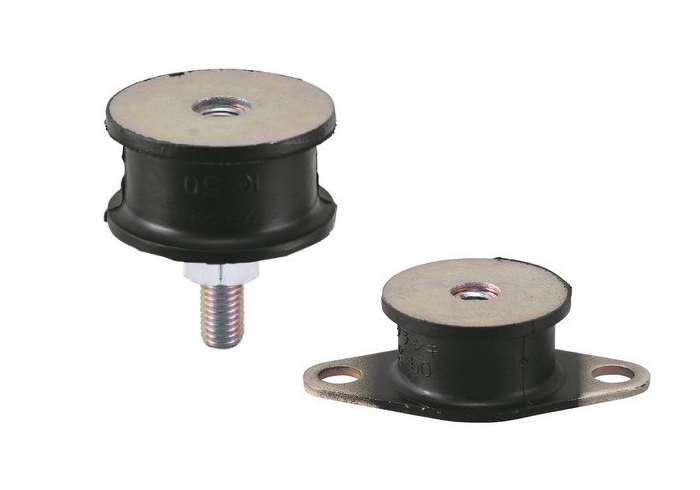

仓敷化工 KURASHIKI KAKO 圆形防震橡胶 RA、RB 系列

仓敷化工 KURASHIKI KAKO 圆形防震橡胶 RA、RB 系列．双端螺牙式．结构简单价格便宜．安装空间小．单侧螺母崁入式

全国服务热线：0512-6605 1469

在线咨询

产品详情

仓敷化工 KURASHIKI KAKO 圆形防震橡胶RA、RB 系列

．双端螺牙式
．结构简单价格便宜
．安装空间小
．单侧螺母崁入式

产品特色

1. 结构简单

结构简单，容易安装

2.安装空间小
因为一侧为螺母崁入，能缩小安装固定的空间。

3.各式各样的支撑方法
安装方向，除了压缩方向，切线方向以外，倾斜方向也能使用，具有广泛的应用性。

4.可客制化订购
订购数量多的话，还能依客户需求改变橡胶硬度、材质。

主要用途

帮浦、送风机、引擎、发电机、电动机、压缩机……等。

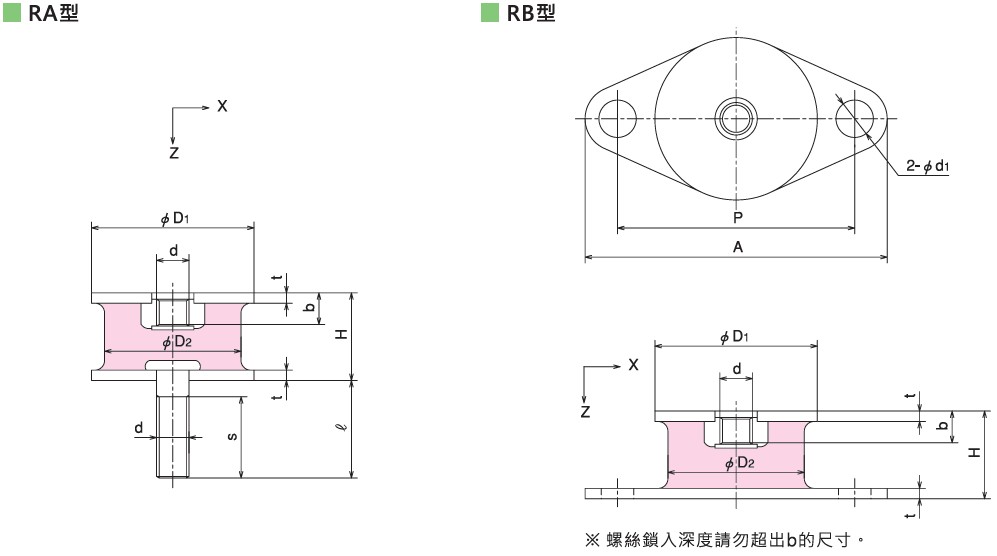

KURASHIKI 倉敷化工 _圓形防震橡膠_RA型　RB型　平面尺寸圖

型號	標準尺寸 mm
型號	D1	D2	H	t	d	l	s	b	A	P	d1
RA-8	8	8	11	1	M 3	10	9	3.3
RA-10	10	10	13	1	M 4	10	9	4
RA-12	12	10	16	2	M 5	12	11	4.5
RA-15	15	12	15	2	M 5	15	12	4.5
RA(RB)-20	20	15	15	2	M 6	15	13	5	49	36	7
RA(RB)-20-20H	20	15	20	2	M 6	15	13	5	49	36	7
RA(RB)-25	25	20	18	2.3	M 6	18	16	6	56	42	7
RA(RB)-25-27H	25	20	27	2.3	M 6	18	16	6	56	42	7
RA(RB)-30	30	25	18	2.3	M 8	24	20	7.2	62	48	7
RA(RB)-30-26H	30	25	26	2.3	M 8	24	20	7.2	62	48	7
RA(RB)-35	35	30	26	2.3	M 8	24	20	7.2	69	53	9
RA(RB)-35-35H	35	30	35	2.3	M 8	24	20	7.2	69	53	9
RA(RB)-40	40	34	25	2.3	M 8	30	25	7.2	76	60	9
RA(RB)-40-33H	40	34	33	2.3	M 8	30	25	7.2	76	60	9
RA(RB)-45	45	38	34	3.2	M 8	29	25	8.1	78	63	9
RA(RB)-45-45H	45	38	45	3.2	M 8	29	25	8.1	78	63	9
RA(RB)-50	50	42	27	3.2	M10	30	25	9.2	93	73	11.5
RA(RB)-50-40H	50	42	40	3.2	M10	30	25	9.2	93	73	11.5
RA(RB)-55	55	47	40	3.2	M10	35	30	9.2	98	78	11.5
RA(RB)-55-54H	55	47	54	3.2	M10	35	30	9.2	98	78	11.5
RA(RB)-60	60	52	30	3.2	M12	35	35	11.2	104	84	11.5
RA(RB)-60-34H	60	52	34	3.2	M12	35	35	11.2	104	84	11.5
RA(RB)-60-58H	60	52	58	3.2	M12	35	35	11.2	104	84	11.5
RA(RB)-65	65	56	34	3.2	M12	35	35	11.2	116	92	11.5
RA(RB)-65-50H	65	56	50	3.2	M12	35	35	11.2	116	92	11.5
RA(RB)-75	75	65	42	4.5	M12	45	45	12.5	126	102	11.5
RA(RB)-75-63H	75	65	63	4.5	M12	45	45	12.5	126	102	11.5
RA(RB)-80	80	70	40	4.5	M12	45	45	12.5	136	108	13.5
RA(RB)-80-55H	80	70	55	4.5	M12	45	45	12.5	136	108	13.5
RA(RB)-90	90	80	50	4.5	M12	45	45	12.5	141	117	13.5
RA(RB)-90-76H	90	80	76	4.5	M12	45	45	12.5	141	117	13.5
RA(RB)-100	100	90	50	4.5	M16	55	55	16	166	134	13.5
RA(RB)-100-70H	100	90	70	4.5	M16	55	55	16	166	134	13.5
RA(RB)-120	120	110	60	8	M16	51	51	19.5	210	160	18
RA(RB)-150	150	140	62	8	M20	57	57	22.5	250	190	22
产品规格

特性值	Z方向支持荷重 N {kgf}				許容荷重N {kgf}								Z方向彈性係數 Kz N/mm {kgf/cm}				剛性比 Kx/Kz
特性值	Z方向支持荷重 N {kgf}				Z方向				X方向				Z方向彈性係數 Kz N/mm {kgf/cm}				剛性比 Kx/Kz
RA-8	〜21	{	2.1	}	36	{	3.7	}	7	{	0.7	}	17	{	17	}	0.17
RA-10	〜44	{	4.5	}	78	{	8	}	9.8	{	1	}	27	{	28	}	0.16
RA-12	〜78	{	8	}	110	{	11	}	25	{	2.5	}	62	{	63	}	0.20
RA-15	〜130	{	13	}	160	{	16	}	34	{	3.5	}	110	{	110	}	0.24
RA(RB)-20	～160	{	16	}	280	{	29	}	69	{	7	}	180	{	180	}	0.18
RA(RB)-20-20H	〜98	{	10	}	180	{	18	}	49	{	5	}	88	{	90	}	0.22
RA(RB)-25	〜280	{	29	}	580	{	59	}	98	{	10	}	220	{	220	}	0.19
RA(RB)-25-27H	〜160	{	16	}	310	{	32	}	59	{	6	}	110	{	110	}	0.22
RA(RB)-30	〜830	{	85	}	1700	{	170	}	250	{	25	}	610	{	620	}	0.15
RA(RB)-30-26H	〜370	{	38	}	760	{	77	}	150	{	15	}	180	{	180	}	0.22
RA(RB)-35	〜550	{	56	}	1100	{	110	}	260	{	27	}	250	{	260	}	0.24
RA(RB)-35-35H	〜450	{	46	}	890	{	91	}	210	{	21	}	150	{	150	}	0.23
RA(RB)-40	〜700	{	71	}	1420	{	145	}	320	{	33	}	340	{	350	}	0.23
RA(RB)-40-33H	〜560	{	57	}	1100	{	114	}	260	{	27	}	200	{	200	}	0.24
RA(RB)-45	〜830	{	85	}	1700	{	170	}	290	{	30	}	300	{	310	}	0.24
RA(RB)-45-45H	〜690	{	70	}	1400	{	140	}	250	{	25	}	190	{	190	}	0.20
RA(RB)-50	〜1370	{	140	}	2700	{	280	}	470	{	48	}	670	{	680	}	0.17
RA(RB -50-40H	〜880	{	90	}	1800	{	180	}	390	{	40	}	270	{	280	}	0.22
RA(RB)-55	〜1300	{	130	}	2500	{	260	}	440	{	45	}	340	{	350	}	0.23
RA(RB)-55-54H	〜1100	{	110	}	2300	{	230	}	390	{	40	}	240	{	240	}	0.21
RA(RB)-60	〜2060	{	210	}	4200	{	425	}	780	{	80	}	883	{	900	}	0.19
RA(RB)-60-34H	〜1670	{	170	}	3300	{	340	}	690	{	70	}	600	{	610	}	0.21
RA(RB)-60-58H	〜1300	{	130	}	2500	{	260	}	540	{	55	}	250	{	250	}	0.21
RA(RB)-65	〜2300	{	230	}	4400	{	450	}	640	{	65	}	860	{	880	}	0.20
RA(RB)-65-50H	〜1800	{	180	}	3500	{	360	}	540	{	55	}	410	{	420	}	0.21
RA(RB)-75	〜2900	{	300	}	5900	{	600	}	880	{	90	}	960	{	980	}	0.21
RA(RB)-75-63H	〜2300	{	230	}	4500	{	460	}	740	{	75	}	450	{	460	}	0.22
RA(RB)-80	〜3240	{	330	}	6500	{	660	}	1200	{	120	}	1040	{	1060	}	0.18
RA(RB)-80-55H	〜2600	{	270	}	5300	{	540	}	1200	{	125	}	580	{	590	}	0.23
RA(RB)-90	〜3900	{	400	}	7800	{	800	}	1300	{	130	}	1030	{	1050	}	0.20
RA(RB)-90-76H	〜2900	{	300	}	5900	{	600	}	1200	{	120	}	510	{	520	}	0.22
RA(RB)-100	〜5900	{	600	}	11800	{	1200	}	2400	{	240	}	1440	{	1470	}	0.20
RA(RB)-100-70H	〜3580	{	365	}	7200	{	730	}	1720	{	175	}	800	{	820	}	0.21
RA(RB)-120	〜7940	{	810	}	16000	{	1630	}	2840	{	290	}	1810	{	1850	}	0.18
RA(RB)-150	〜12700	{	1300	}	25500	{	2600	}	5100	{	520	}	4060	{	4140	}	0.16
