仓敷化工 KURASHIKI KAKO 耐震制动型防震橡胶 SB 系列

仓敷化工 KURASHIKI KAKO 耐震制动型防震橡胶 SB 系列．不需要另外再加装耐震制动装置．简单又小巧．设计用水平震度约1.5，符合耐震等级A

全国服务热线：0512-6605 1469

在线咨询

产品详情

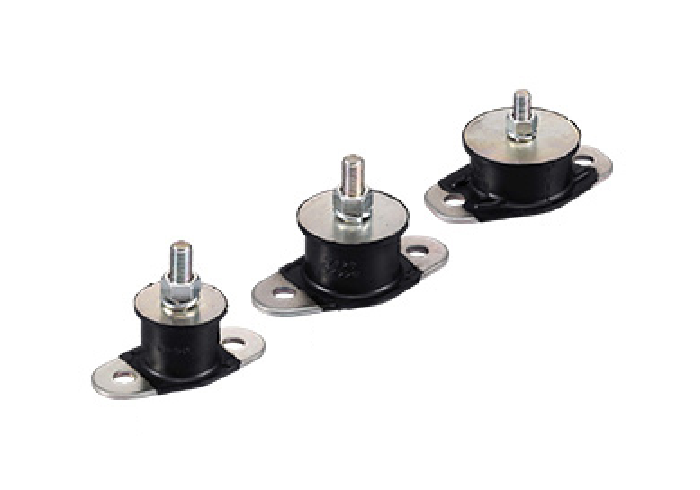

仓敷化工 KURASHIKI KAKO 耐震制动型防震橡胶SB 系列

．不需要另外再加装耐震制动装置
．简单又小巧
．设计用水平震度约1.5，符合耐震等级A

产品特色

1. 不需要另外再加装耐震制动装置
减少零件数量及安装工时，可以有效地降低成本。

2.简单又小巧
缩小安装空间。

3.设计用水平震度约1.5
符合耐震等级A (建筑设备耐震设计‧施工指标)

<<耐震强度会因为重心位置、安装角度不同而改变请务必要再确认>>

主要用途

变压器、配电盘、不断电系统装置、配管支撑、空调设备机器等。
注)引擎、压缩机等震动幅度较大的机器无法使用。

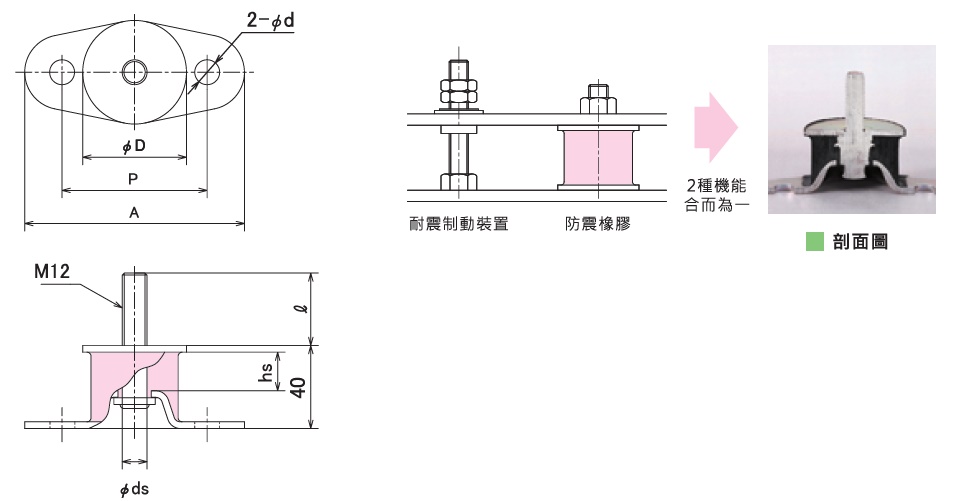

KURASHIKI 倉敷化工 _耐震制動型防震橡膠_SB系列平面尺寸圖剖面圖

型號	標準尺寸mm
型號	D	A	P	d	l
SB-50	50	106	70	12	35
SB-60	60	121	85	12	35
SB-80	80	141	105	14.5	34

橡胶材质为天然橡胶。
附上六角螺帽、弹簧垫圈各1个。

产品规格

型號

容許載重
N{kgf}

彈簧系數Kz
N/mm{kgf/cm}

制動裝置規格

耐拉強度
N {kgf}

切線強度
N {kgf}

ds
(cm)

Ae
(cm²)

hs
(cm)

Z
(cm³)

SB-50

800{

82}

250{

250}

3200{

330}

1600{

160}

1.2

1.13

1.9

0.17

SB-60

2000{

200}

800{

820}

8000{

820}

4000{

140}

1.7

2.27

1.5

0.48

SB-80

4000{

410}

1600{

1630}

16000{

1630}

8000{

820}

1.9

2.84

1.2

0.67

橡胶材质为天然橡胶。
附上六角螺帽、弹簧垫圈各1个。
