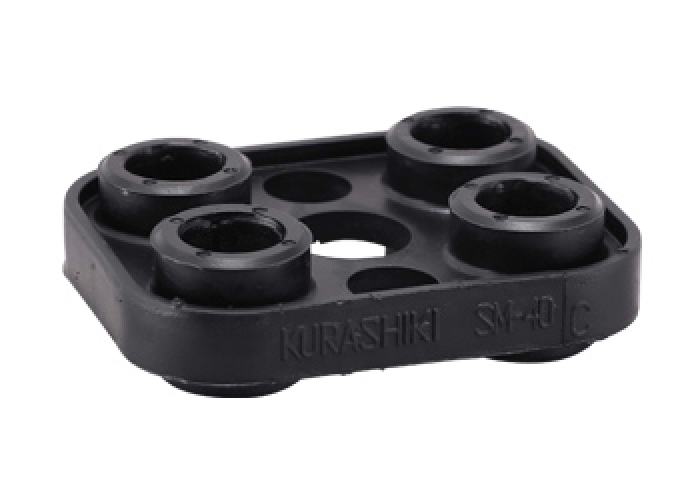

仓敷化工 KURASHIKI KAKO 弹簧式橡胶底座 SM 系列
仓敷化工 KURASHIKI KAKO 弹簧式橡胶底座 SM 系列 ．防震性能远远超越橡胶垫，使用上更容易 ．有便利的配件可供选择
全国服务热线：0512-6605 1469
在线咨询仓敷化工 KURASHIKI KAKO 弹簧式橡胶底座
SM 系列
．防震性能远远超越橡胶垫，使用上更容易
．有便利的配件可供选择
产品特色
1.防震性能远远超越橡胶垫，使用上更容易
2.有便利的配件可供选择
主要用途
空调设备、配管支撑、各种产业设备。
| A | B | C | |
| 20 | 20 | 13 | |
| 20 | 20 | 13 | |
| 30 | 22 | 10 | |
| 30 | 22 | 10 | |
| 2900 | { | 300 | } | 880 | { | 900 | } | |
| 4400 | { | 450 | } | 1180 | { | 1200 | } | |

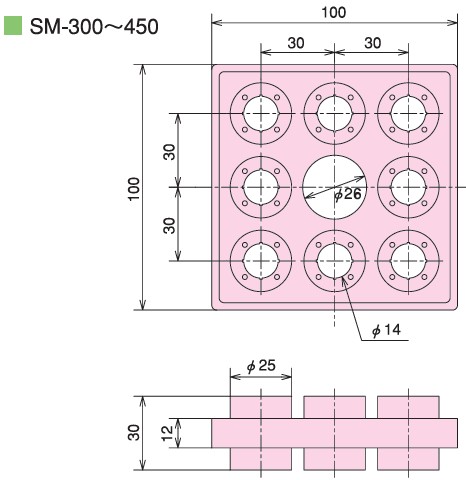

产品规格
| 200 | { | 20 | } | 59 | { | 60 | } | |
| 390 | { | 40 | } | 110 | { | 110 | } | |
| 980 | { | 100 | } | 250 | { | 250 | } | |
| 2000 | { | 200.0 | } | 490 | { | 500 | } | |
| 2900 | { | 300 | } | 880 | { | 900 | } | |
| 4400 | { | 450 | } | 1180 | { | 1200 | } | |
 | |||||||
| 8.6 | 4 | 4.6 | 26 | 12.5 | 10.5 | ||
| 11.3 | 5 | 6.3 | 30 | 14.5 | 12.5 | ||
| 13.6 | 5 | 8.6 | 36 | 19 | 17 | ||
| 15.2 | 6 | 9.2 | 44 | 23 | 21 | ||
| 17.5 | 6 | 11.5 | 52 | 27.5 | 25.5 | ||
金属板为熔融亚铅镀金（RoHS对应）垫圈为SUS

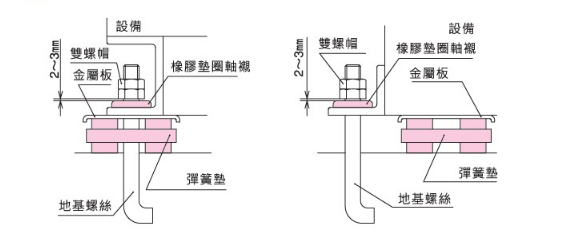

使用方法、说明图
使用方法

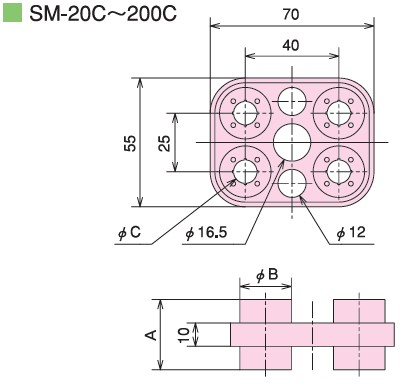

1. SM-20C ~ SM-200C有剪裁容易的设计，从安装地基螺丝用的中央贯通孔旁先裁切出缝隙。即使是既有的设备从侧面插入的方式，简单的追加安装。

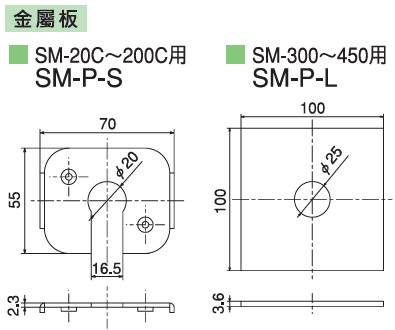

2. 若不希望设备底部接触弹簧垫，请务必加购选购用配件中的金属板。
3. 必须要有耐震对策时，请务必确保安装材料、地基螺丝的强度。
4. 为防止螺丝传导震动，安装时要预留螺帽与橡胶垫圈轴衬间的间距。
