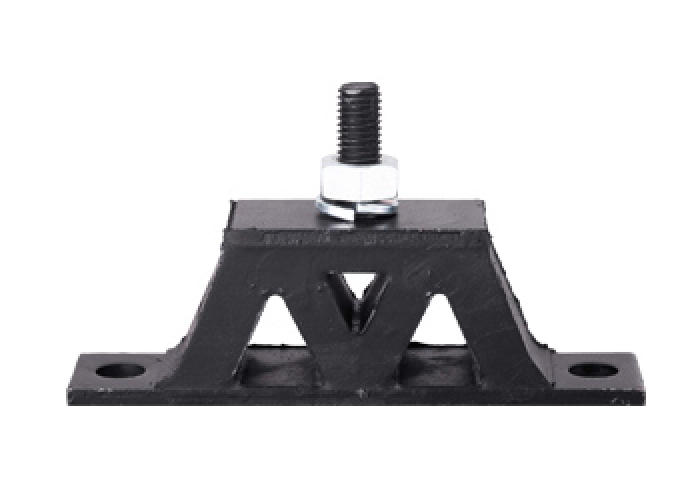

仓敷化工 KURASHIKI KAKO山型横刚性防震橡胶 KD 系列
仓敷化工 KURASHIKI KAKO山型横刚性防震橡胶 KD 系列 ．垂直方向的弹簧系数小 ．适合低转速的防震 ．由于宽度小，即便是一侧的空间受限也能安装
全国服务热线：0512-6605 1469
在线咨询仓敷化工 KURASHIKI KAKO山型横刚性防震橡胶
KD 系列
．垂直方向的弹簧系数小
．适合低转速的防震
．由于宽度小，即便是一侧的空间受限也能安装
产品特色
1.垂直方向的弹簧系数小
和圆形防震橡胶相比垂直方向的弹簧系数低，而且水平方向的安定性较好，适合在低速运转但产生较大振幅的机器。
2.适合低转速的防震
3.由于宽度小，即便是一侧的空间受限也能安装
主要用途
震动盘、震动输送机、震动筛选机、计量仪器盘、冷冻机、压缩机。

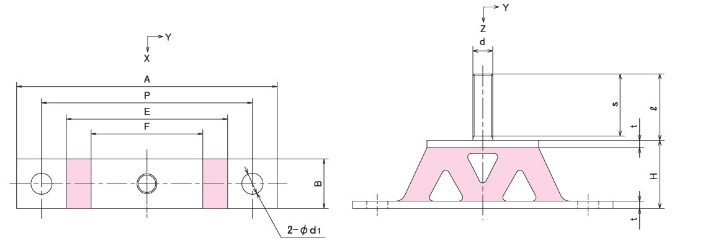

| 型 號 | 標 準 尺 寸 mm | ||||||||||
| A | B | H | t | E | F | P | d | l | s | d1 | |
| KD-40 | 125 | 30 | 40 | 4.5 | 80 | 55 | 104 | M10 | 29 | 25 | 11 |
| KD-45 | 160 | 35 | 45 | 4.5 | 100 | 70 | 130 | M12 | 34 | 34 | 14 |
| KD-55 | 210 | 40 | 55 | 6 | 130 | 90 | 170 | M16 | 54 | 54 | 17 |
| KD-65 | 245 | 50 | 65 | 9 | 165 | 115 | 205 | M16 | 50.5 | 50.5 | 20 |
附上六角螺帽、弹簧垫圈各1个。 规格表 | |||||||||||
| 特 性 值 | Z方向支撐載重 N{kgf} | 容許載重N{kgf} | Z方向彈簧系數Kz N/mm{kgf/cm} | ||||
| Z方向 | X方向 | Y方向 | |||||
| KD-40 | 〜340 { 35} | 690 { 70} | 120 {12} | 140 {14} | 200 {200} | 0.17 | 0.20 |
| KD-45 | 〜490 { 50} | 980 {100} | 220 {22} | 200 {20} | 250 {250} | 0.22 | 0.20 |
| KD-55 | 〜880 { 90} | 1720 {175} | 440 {45} | 340 {35} | 280 {290} | 0.25 | 0.20 |
| KD-65 | 〜1230{125} | 2500 {250} | 440 {45} | 390 {40} | 360 {370} | 0.19 | 0.16 |
橡胶材质为硬度60的天然橡胶。
