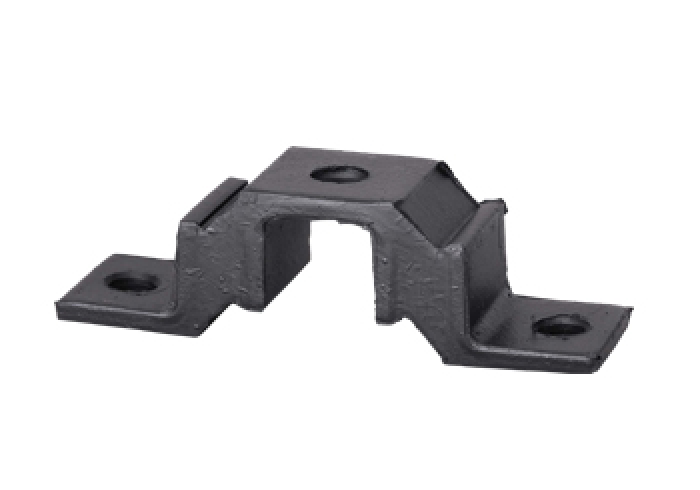

在线咨询仓敷化工 KURASHIKI KAKO鞍型横刚性防震橡胶
KE 系列
．弹簧系数较小
．适合低转速的防震
．横向刚性大
．狭小空间，安装也容易
产品特色
1. 弹簧系数较小
和圆形、山形防震橡胶相比因具有较小的弹簧系数，即便是有低频的加震力也能得到优越的防震效果。
2.适合低转速的防震
3.横向刚性大
由于横向刚性大，在此方向有大负载作用的机器也能得到较高的稳定性。
4.狭小空间，安装也容易
宽度窄、支撑高度低，即便空间狭小也容易安装。
主要用途
震动盘、震动输送机、压缩机、送风机、轻量引擎、真空帮浦。

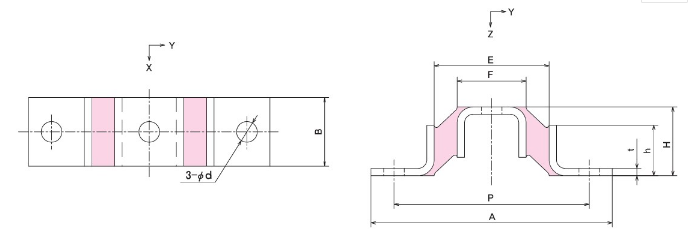

| 型 號 | 標 準 尺 寸 mm | ||||||||
| A | B | H | E | F | P | h | d | t | |
| KE-25 | 76 | 20 | 25 | 40 | 20 | 60 | 17 | 7 | 2.3 |
| KE-30 | 105 | 30 | 30 | 50 | 30 | 85 | 22 | 9 | 3.2 |
| KE-40 | 135 | 40 | 40 | 70 | 40 | 110 | 30 | 11 | 3.2 |
| KE-50 | 165 | 50 | 50 | 90 | 50 | 135 | 38 | 14 | 4.5 |
| KE-60 | 195 | 60 | 60 | 110 | 60 | 165 | 44 | 14 | 6 |
规格表
| 特 性 值 | Z方向支撐載重 N{kgf} | 容許載重N{kgf} | Z方向彈簧系數Kz N/mm {kgf/cm} | 剛性比 Kx/Kz | 剛性比 KY/Kz | ||
| Z方向 | X方向 | Y方向 | |||||
| KE-25 | 〜98 {10} | 150 { 15} | 150 { 15} | 440 { 45} | 44 { 45} | 1.00 | 4.0 |
| KE-30 | 〜180{18} | 340 { 35} | 340 { 35} | 1030{105} | 103 {105} | 0.72 | 4.0 |
| KE-40 | 〜390{40} | 780 { 80} | 780 { 80} | 2000{200} | 140{140} | 0.83 | 4.1 |
| KE-50 | 〜540{55} | 1100{110} | 1100{110} | 2700 {280} | 150{150} | 0.78 | 4.2 |
| KE-60 | 〜740{75} | 1500{150} | 1500{150} | 3600{370} | 180{180} | 0.74 | 3.8 |
橡胶材质为天然橡胶。
