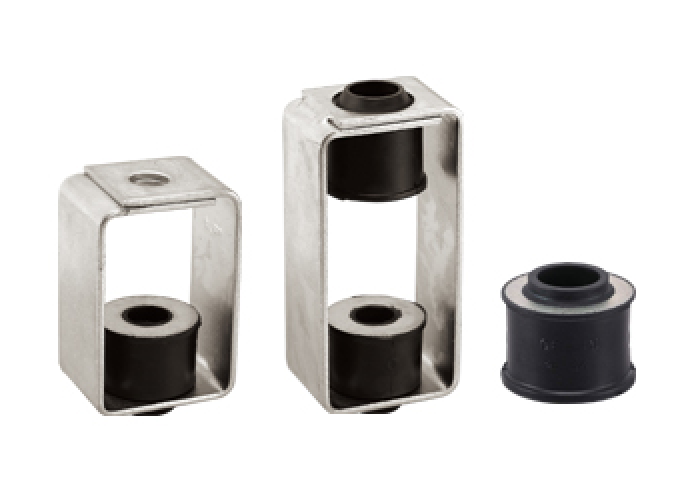

仓敷化工 KURASHIKI KAKO吊式防震橡胶 RF、KF 系列

仓敷化工 KURASHIKI KAKO吊式防震橡胶RF、KF 系列．最适合用在配管类、输送管的悬吊防震．容易安装．优越的防震效果．符合日本囯土交通省规格

全国服务热线：0512-6605 1469

在线咨询

产品详情

．最适合用在配管类、输送管的悬吊防震
．容易安装
．优越的防震效果
．符合日本囯土交通省规格

产品特色

1. 最适合用在配管类、输送管的悬吊防震
吊式防震橡胶RF型、KF型最适合在天花板悬挂配管类、输送管、设备装置使用。

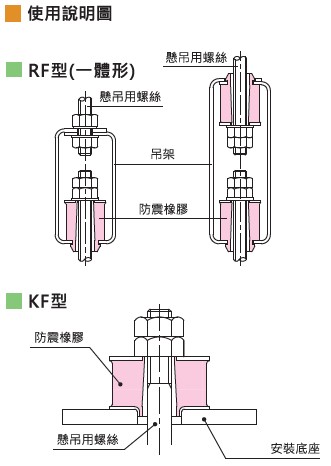

2.容易安装
安装简单，从轻载重到大载重都能广泛使用。
RF型已经将防震橡胶和吊架组合成一体，可大幅改善安装作业。

3.优越的防震效果
对15Hz以上的震动能获得有效的防震效果。若使用有两个防震橡胶的型式，可得到更低的固有震动数，对10Hz以

上的震动进行防震。

4.符合日本囯土交通省规格
安装时能够在悬吊的螺丝上锁付双螺母，符合日本囯土交通省规格。

5.单体也能使用
KF型单体也可作为机器的悬吊防震橡胶使用。

主要用途

冷暖气机、分离式冷气机、吊扇、通风装置、帮浦、送风机、输送管、通风管及其他装置的悬吊支撑。

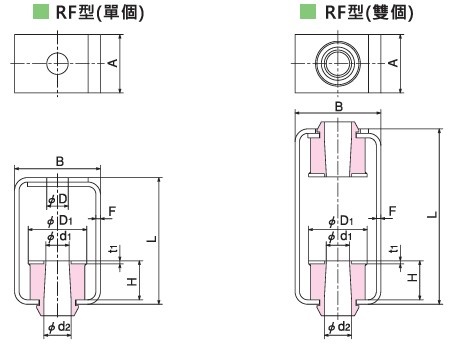

RF型

■　RF吊式防震橡膠

型號		標準尺寸mm
		A	B	L	D	F	D₁	d₁	H	d₂	t₁
	RF-22S	22	32	70	11	2	22	10	24	10	1
	RF-22D			97
	RF-30S	30	44	65	11	2.3	30	12	20	14	1.6
	RF-30D			90
	RF-40S	40	55	75	15	2.3	40	14	24	14	2
	RF-40D			108		2.6
	RF-50S	50	66	80	15	3.2	50	14	22	16	3.2
	RF-50D			107
	RF-60S	60	76	85	15	3.2	60	14	27	16	3.2
	RF-60D			117
	RF-80S	80	100	120	18	3.2	80	16	39	18	4.5
	RF-80D			165
	RF-100S	100	130	140	20	4.5	100	20	43	22	4.5
	RF-100D			170
	RF-100HS	100	130	140	20	4.5	100	20	45	22	4.5
	RF-100HD			190
	RF-120S	120	150	160	22	6	120	22	48	22	6

户外用防蚀规格(熔融亚铅镀金制吊架、不锈钢制防震橡胶金属板)，若一次订购数量多可洽询。
(型号例：RF-22S-ZC)(熔化锌镀金制非RoHS对应)
RF-100HS、RF-100HD、RF-120S、RF-120D非一体型。
橡胶材质为硬度60的天然橡胶(RF-100HS、RF-100HD、RF-120S、RF-120D为硬度70)。　

KF型

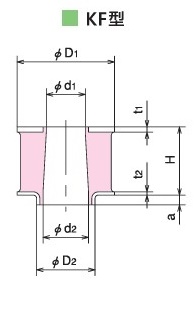

KURASHIKI 倉敷化工 _防震橡膠_吊式防震橡膠_產品介紹KF型　平面尺寸圖

KF吊式防震橡膠

型號		標準尺寸mm
型號		D₁	d₁	H	D₂	d₂	t1	a	t₂
	KF-22	22	9	25	14	10	1	3	1
	KF-30	30	12	21	18	14	1.6	3	1
	KF-40	40	14	25	18	14	2	4	1
	KF-50	50	14	23	20	16	3.2	3	1
	KF-60	60	14	28	20	16	3.2	3	1
	KF-80	80	16	40	24	18	4.5	3	1
	KF-100	100	20	45	28	22	4.5	4	1.6
	KF-100 (70)	100	20	45	28	22	4.5	4	1.6
	KF-120	120	22	48	38	22	6	4	1.6

橡胶材质为硬度60的天然橡胶(KF-100(70)、KF-120为硬度70)。

KURASHIKI 倉敷化工 _防震橡膠_吊式防震橡膠_產品介紹RF、KF系列　平面尺寸圖

面寬		配管重量｛kg.m｝		支撐螺絲 {參考}	最大支撐間隔{m}		支撐載重{N}
A	B	イ	□、ハ	支撐螺絲 {參考}	イ	ロ、ハ	イ	□、ハ
15	1/2	—	1.5	3/8	2	1.8	—	26
20	3/4	—	2.1	3/8	2	1.8	—	37
25	1	—	3.0	3/8	2	2	—	59
32	1 1/4	—	4.4	3/8	2	2	—	86
40	1 1/2	10	5.3	3/8	2	2	200	104
50	2	15	7.5	3/8	2	3	290	221
65	2 1/2	20	11	3/8	2	3	390	320
80	3	25	14	3/8	2	3	490	410
100	4	40	21	1/2	2	4	780	820
125	5	50	28	1/2	3	4	1470	1100
150	6	65	39	1/2	3	4	1910	1530
200	8	110	63	5/8	3	5	3230	3090
250	10	150	93	5/8	3	5	4410	4560
300	12	180	126	5/8	3	5	5290	6170
350	14	—	159	5/8		5	—	7790
400	16	—	198	5/8		5	—	9700
450	18	—	241	3/4		5	—	11800
500	20	—	288	3/4		5	—	14100

规格表

RF型

■ RF吊式防震橡膠
型號	容許載重 N {kgf}	彈簧系數 N/mm {kgf/cm}
RF-22S	230 { 23}	59 { 60}
RF-22D	230 { 23}	29 { 30}
RF-30S	430 { 44}	140 { 140}
RF-30D	430 { 44}	69 { 70}
RF-40S	860 { 88}	240 { 240}
RF-40D	860 { 88}	120 { 120}
RF-50S	1100 { 110}	510 { 520}
RF-50D	1100 { 110}	250 { 260}
RF-60S	2600 { 270}	650 { 660}
RF-60D	2600 { 270}	320 { 330}
RF-80S	4800 { 490}	810 { 830}
RF-80D	4800 { 490}	407 { 415}
RF-100S	7700 { 790}	1180 {1200}
RF-100D	7700 { 790}	590 { 600}
RF-100HS	11500 { 1170}	1670 {1700}
RF-100HD	11500 { 1170}	830 { 850}
RF-120S	25000 { 2550}	3500 {3570}
RF-120D	25000 { 2550}	1750 {1780}

户外用防蚀规格（熔融亚铅镀金制吊架、不锈钢制防震橡胶金属板）,若一次订购数量多可洽询。
（型号例：RF-22S-ZC）（熔化锌镀金制非RoHS对应）
RF-100HS 、 RF-100HD、RF-120S、RF-120D非一体形。
橡胶材质为硬度60的天然橡胶（RF-100HS、RF-100HD、RF-120S、RF-120D为硬度70)。

KF型

■ KF吊式防震橡膠
型號	容許載重 N {kgf}	彈簧系數 N/mm {kgf/cm}
KF-22	230 { 23}	59 { 60}
KF-30	430 { 44}	140 { 140}
KF-40	860 { 88}	240 { 240}
KF-50	1100 { 110}	510 { 520}
KF-60	2600 { 270}	650 { 660}
KF-80	4800 { 490}	810 { 830}
KF-100	7700 { 790}	1180 { 1200}
KF-100(70)	11500 { 1170}	1670 { 1700}
KF-120	25000 { 2550}	3500 { 3570}

橡胶材质为硬度60的天然橡胶(KF-100(70)、KF-120为硬度70)。

■ 配管的支撑间隔

规格イ：机械设备工程共同规格表（日本国土交通省）

规格口：建筑设备工程共同规格表（日本建筑家协会）

规格ハ：空调安全工程学会规格（SHASE010）
