TSUBAKI椿本 蜗轮驱动 EW/EWM, EWJ/EWJM系列
传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。 底脚安装为基本型，输出轴可提供实心轴或中空轴。 实心轴型最适于联轴器联结，链条·输送带的驱动。 种类丰富，有助于简化装置。
全国服务热线：0512-6605 1469
在线咨询特点
・高度平衡传动能力与效率&成本。

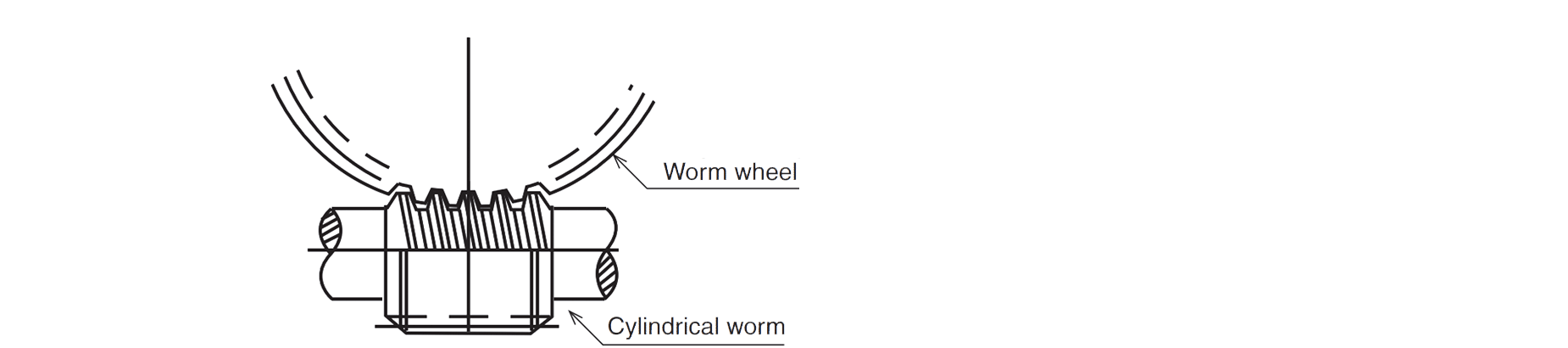

采用圆柱形蜗轮，利用长年积累的技术追求极致的齿面传动能力，高维度融合效率与成本。
・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
2. 产品规格
EW 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型～中型 | |
| 芯间距离 80mm～200mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 300～5300 N・m | |
EWJ 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型 | |
| 芯间距离 25mm～70mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 12～300 N・m | |
3. 结构

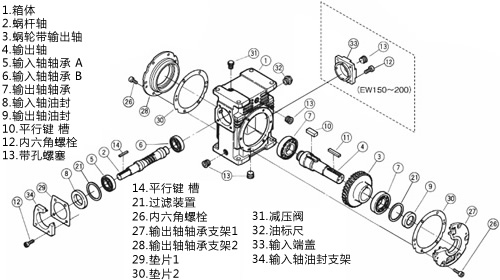

EW80～200
本图为代表例。

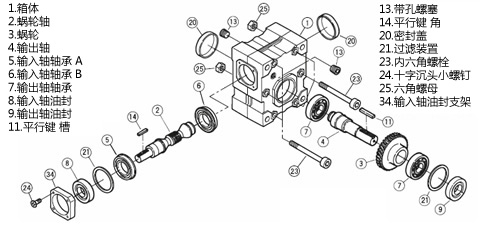

EWJ25～42
本图为代表例。EWJ50～70的构造有若干不同。
| 减速比 | 输出轴 | E型 |
|---|---|---|
| 1/10 | 实心 | EWJ25E10L EWJ25E10R EWJ25E10LR |
| 1/15 | 实心 | EWJ25E15L EWJ25E15R EWJ25E15LR |
| 1/20 | 实心 | EWJ25E20L EWJ25E20R EWJ25E20LR |
| 1/25 | 实心 | EWJ25E25L EWJ25E25R EWJ25E25LR |
| 1/30 | 实心 | EWJ25E30L EWJ25E30R EWJ25E30LR |
| 1/40 | 实心 | EWJ25E40L EWJ25E40R EWJ25E40LR |
| 1/50 | 实心 | EWJ25E50L EWJ25E50R EWJ25E50LR |
| 1/60 | 实心 | EWJ25E60L EWJ25E60R EWJ25E60LR |
| 减速比 | 输出轴 | E型 |
|---|---|---|
| 1/10 | 实心 | EWJ35E10L EWJ35E10R EWJ35E10LR |
| 1/15 | 实心 | EWJ35E15L EWJ35E15R EWJ35E15LR |
| 1/20 | 实心 | EWJ35E20L EWJ35E20R EWJ35E20LR |
| 1/25 | 实心 | EWJ35E25L EWJ35E25R EWJ35E25LR |
| 1/30 | 实心 | EWJ35E30L EWJ35E30R EWJ35E30LR |
| 1/40 | 实心 | EWJ35E40L EWJ35E40R EWJ35E40LR |
| 1/50 | 实心 | EWJ35E50L EWJ35E50R EWJ35E50LR |
| 1/60 | 实心 | EWJ35E60L EWJ35E60R EWJ35E60LR |
| 减速比 | 输出轴 | E型 |
|---|---|---|
| 1/10 | 实心 | EWJ42E10L EWJ42E10R EWJ42E10LR |
| 1/15 | 实心 | EWJ42E15L EWJ42E15R EWJ42E15LR |
| 1/20 | 实心 | EWJ42E20L EWJ42E20R EWJ42E20LR |
| 1/25 | 实心 | EWJ42E25L EWJ42E25R EWJ42E25LR |
| 1/30 | 实心 | EWJ42E30L EWJ42E30R EWJ42E30LR |
| 1/40 | 实心 | EWJ42E40L EWJ42E40R EWJ42E40LR |
| 1/50 | 实心 | EWJ42E50L EWJ42E50R EWJ42E50LR |
| 1/60 | 实心 | EWJ42E60L EWJ42E60R EWJ42E60LR |
