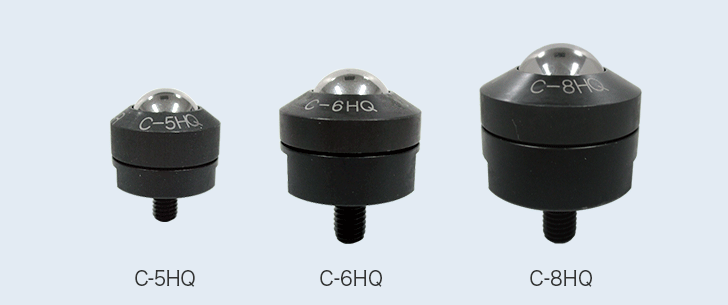

HQ シリーズ

従来タイプにテーパー、取付用2面割を兼ね備えたシリーズです。

クリーンルーム寸法

（単位：mm）

型式	許容荷重	最大荷重	メインボール	小ボール	本体	自重	A	B	C	D	E	F	G	H	I	j	データダウンロード（DXF/PDF）
C-5HQ<br	196N （20kgf）	392N （40kgf）	スチール	スチール	スチール	51g	Φ24	Φ16	4	3	20.5	10	4.5	21	M6	5/8”球(Φ15.875)	DXF PDF
C-6HQ<br	490N （50kgf）	980N （100kgf）	スチール	スチール	スチール	117g	φ32	Φ19	5	4	26	15	8.5	27	M8	3/4”球(Φ19.05)	DXF PDF
C-8HQ<br	785N （80kgf）	1,568N （160kgf）	スチール	スチール	スチール	286g	φ42	Φ24	6.5	5.2	36	20	8	36	M10	1”球(Φ25.4)	DXF PDF

カタログ記載以外の材質についてはご相談ください。
