FREEBEAR举模器AFU-5050系列
通过供给压缩空气，各活塞内置的自由轴承一起上升。 安装时通过对机器底座实施角槽加工，可以进行夹具、模具、工件的输送定位。
全国服务热线：0512-6605 1469
在线咨询圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇します。設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能です。

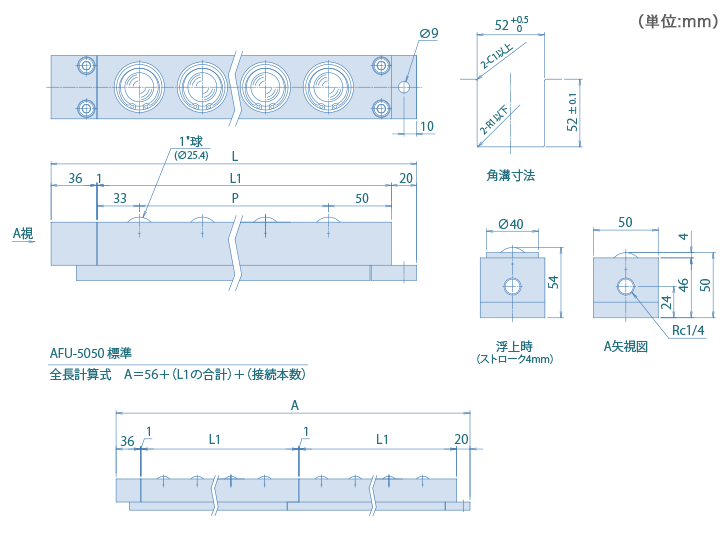

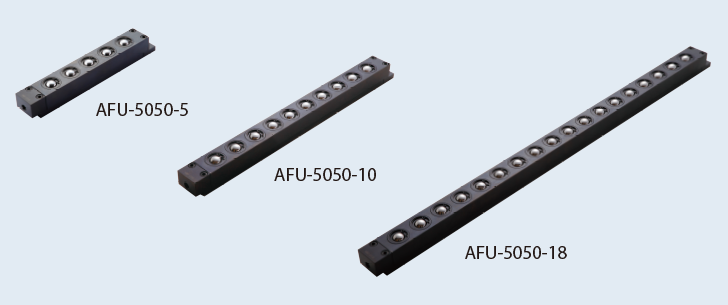

AFU-5050シリーズ
（金型自重又は強制排気にて下降）
掲載されているサイズ以外も製作可能です。詳細はお問い合わせシートにご記入ください。
固定方法は標準品と4点固定タイプからお選びください。
4点固定タイプをご希望の場合は型式の後ろに【4点固定タイプ】と明記ください。
標準品

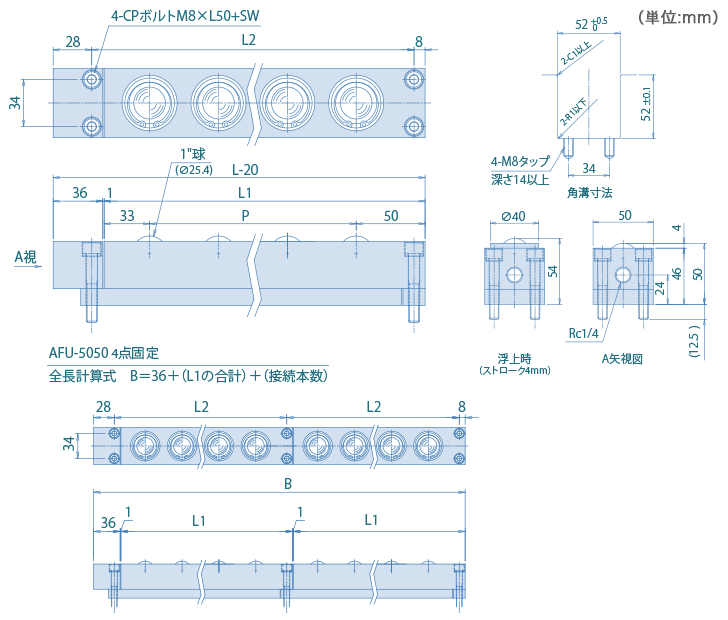

4点固定タイプ
| 型式 | 本体寸法（mm） | 自重（kg） | 空気圧と負荷能力との関係kN(kgf) | データ ダウンロード （DXF/PDF） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | P | AFU 1本 | フリーベア1個 | ||||||||
| 使用空気圧 MPa（kgf/㎠） | 使用空気圧 MPa（kgf/㎠） | ||||||||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | 標準品 | 4点固定タイプ | ||||||
| AFU-5050-1 | 140 | 83 | 84 | – | 2.0 | 0.51 （52.0） | 0.64 （65.3） | 0.77 （78.5） | 0.51 （52.0） | 0.64 （65.3） | 0.77 （78.5） | DXFPDF | DXFPDF |
| AFU-5050-2 | 190 | 133 | 134 | 50 | 2.8 | 1.02 （104.0） | 1.28 （130.5） | 1.54 （157.0） | DXFPDF | DXFPDF | |||
| AFU-5050-3 | 240 | 183 | 184 | 2×P50=100 | 3.6 | 1.53 （156.0） | 1.92 （195.8） | 2.31 （235.6） | DXFPDF | DXFPDF | |||
| AFU-5050-4 | 290 | 233 | 234 | 3×P50=150 | 4.5 | 2.04 （208.0） | 2.56 （261.0） | 3.08 （314.1） | DXFPDF | DXFPDF | |||
| AFU-5050-5 | 340 | 283 | 284 | 4×P50=200 | 5.3 | 2.55 （260.0） | 3.20 （326.3） | 3.85 （392.6） | DXFPDF | DXFPDF | |||
| AFU-5050-6 | 390 | 333 | 334 | 5×P50=250 | 6.1 | 3.06 （312.0） | 3.84 （391.6） | 4.62 （471.1） | DXFPDF | DXFPDF | |||
| AFU-5050-7 | 440 | 383 | 384 | 6×P50=300 | 6.9 | 3.57 （364.0） | 4.48 （456.8） | 5.39 （549.6） | DXFPDF | DXFPDF | |||
| AFU-5050-8 | 490 | 433 | 434 | 7×P50=350 | 7.7 | 4.08 （416.0） | 5.12 （522.1） | 6.16 （628.1） | DXFPDF | DXFPDF | |||
| AFU-5050-9 | 540 | 483 | 484 | 8×P50=400 | 8.6 | 4.59 （468.0） | 5.76 （587.4） | 6.93 （706.7） | DXFPDF | DXFPDF | |||
| AFU-5050-10 | 590 | 533 | 534 | 9×P50=450 | 9.4 | 5.10 （520.1） | 6.40 （652.6） | 7.70 （785.2） | DXFPDF | DXFPDF | |||
| AFU-5050-11 | 640 | 583 | 584 | 10×P50=500 | 10.2 | 5.61 （572.1） | 7.04 （717.9） | 8.47 （863.7） | DXFPDF | DXFPDF | |||
| AFU-5050-12 | 690 | 633 | 634 | 11×P50=550 | 11.0 | 6.12 （624.1） | 7.68 （783.1） | 9.24 （942.2） | DXFPDF | DXFPDF | |||
| AFU-5050-13 | 740 | 683 | 684 | 12×P50=600 | 11.8 | 6.63 （676.1） | 8.32 （848.4） | 10.01 （1020.7） | DXFPDF | DXFPDF | |||
| AFU-5050-14 | 790 | 733 | 734 | 13×P50=650 | 12.6 | 7.14 （728.1） | 8.96 （913.7） | 10.78 （1099.3） | DXFPDF | DXFPDF | |||
| AFU-5050-15 | 840 | 783 | 784 | 14×P50=700 | 13.4 | 7.65 （780.1） | 9.60 （978.9） | 11.55 （1177.8） | DXFPDF | DXFPDF | |||
| AFU-5050-16 | 890 | 833 | 834 | 15×P50=750 | 14.3 | 8.16 （832.1） | 10.24 （1044.2） | 12.32 （1256.3） | DXFPDF | DXFPDF | |||
| AFU-5050-17 | 940 | 883 | 884 | 16×P50=800 | 15.1 | 8.67 （884.1） | 10.88 （1109.5） | 13.09 （1334.8） | DXFPDF | DXFPDF | |||
| AFU-5050-18 | 990 | 933 | 934 | 17×P50=850 | 15.9 | 9.18 （936.1） | 11.52 （1174.7） | 13.86 （1413.3） | DXFPDF | DXFPDF | |||
