搬送ラインの省力化に最適

重量物搬送時に労力の大幅な省力化を実現。
また既存の装置に合わせたカスタムメイドにも対応し、低コストでご要望に応じた搬送システムを構築できます。

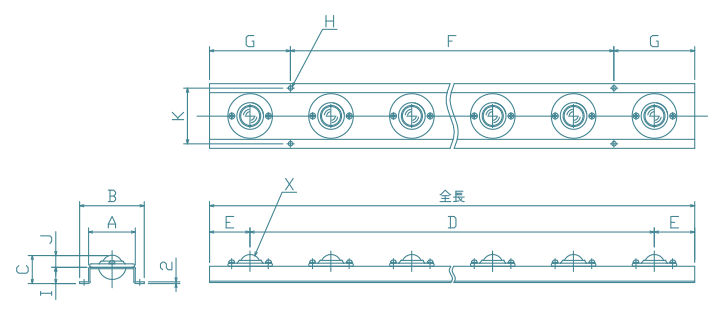

FU-5L シリーズ

（単位：mm）

型式	A	B	C	D	E	F	G	H	I	J	全長	K	X（使用フリーベア）	自重	データ ダウンロード （DXF/PDF）
FU-5L-9	42	59	21	50ピッチ×17=850	25	200ピッチ×4=800	50	10-φ4.5	10.8	10.2	900	51	C-5L （18個）	1.8kg	DXFPDF
FU-5L-18				50ピッチ×35=1,750		200ピッチ×8=1,600	100	18-φ4.5			1,800		C-5L （36個）	3.4kg	DXFPDF

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

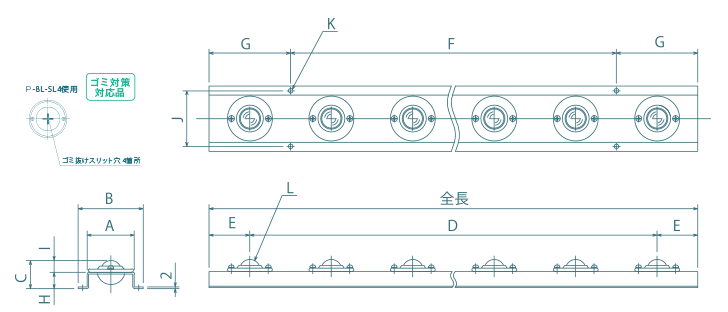

FUシリーズ

（単位：mm）

型式	A	B	C	D	E	F	G (参考値)	H	I	全長 (参考値)	J	K	L（使用フリーベア）	データ ダウンロード （DXF/PDF）
FU-1	58	80	34.6	–	50	–	50	20	14.6	100	68.5	2-φ5.5	C-8L-SL4 （1個）	DXFPDF
FU-2				100		100				200		4-φ5.5	C-8L-SL4 （2個）	DXFPDF
FU-3				100ピッチ×2=200		100ピッチ×2=200				300		6-φ5.5	C-8L-SL4 （3個）	DXFPDF
FU-4				100ピッチ×3=300		100ピッチ×3=300				400		8-φ5.5	C-8L-SL4 （4個）	DXFPDF
FU-5				100ピッチ×4=400		100ピッチ×4=400				500		10-φ5.5	C-8L-SL4 （5個）	DXFPDF
FU-6				100ピッチ×5=500		200ピッチ×2=400	100			600		6-φ5.5	C-8L-SL4 （6個）	DXFPDF
FU-7				100ピッチ×6=600		100ピッチ×6=600	50			700		14-φ5.5	C-8L-SL4 （7個）	DXFPDF
FU-8				100ピッチ×7=700		100ピッチ×7=700				800		16-φ5.5	C-8L-SL4 （8個）	DXFPDF
FU-9				100ピッチ×8=800		200ピッチ×4=800				900		10-φ5.5	C-8L-SL4 （9個）	DXFPDF
FU-10				100ピッチ×9=900		100ピッチ×9=900				1000		20-φ5.5	C-8L-SL4 （10個）	DXFPDF
FU-11				100ピッチ×10=1000		100ピッチ×10=1000				1100		22-φ5.5	C-8L-SL4 （11個）	DXFPDF
FU-12				100ピッチ×11=1100		200ピッチ×5=1000	100			1200		12-φ5.5	C-8L-SL4 （12個）	DXFPDF
FU-13				100ピッチ×12=1200		100ピッチ×12=1200	50			1300		26-φ5.5	C-8L-SL4 （13個）	DXFPDF
FU-14				100ピッチ×13=1300		100ピッチ×13=1300				1400		28-φ5.5	C-8L-SL4 （14個）	DXFPDF
FU-15				100ピッチ×14=1400		100ピッチ×14=1400				1500		30-φ5.5	C-8L-SL4 （15個）	DXFPDF
FU-16				100ピッチ×15=1500		100ピッチ×15=1500				1600		32-φ5.5	C-8L-SL4 （16個）	DXFPDF
FU-17				100ピッチ×16=1600		100ピッチ×16=1600				1700		34-φ5.5	C-8L-SL4 （17個）	DXFPDF
FU-18				100ピッチ×17=1700		200ピッチ×8=1600	100			1800		18-φ5.5	C-8L-SL4 （18個）	DXFPDF
FU-9-75				75ピッチ×11=825		200ピッチ×4=800	50			900		10-φ5.5	C-8L-SL4 （12個）	DXFPDF
FU-18-75				75ピッチ×23=1,725		200ピッチ×8=1,600	100			1,800		18-φ5.5	C-8L-SL4 （24個）	DXFPDF

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

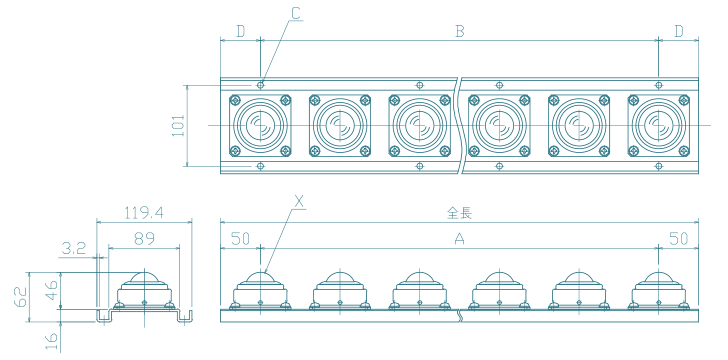

FU-12K シリーズ

（単位：mm）

型式	A	B	C	D	全長	X（使用フリーベア）	自重	データ ダウンロード （DXF/PDF）
FU-12K-9	100ピッチ×8=800	200ピッチ×4=800	10-φ7	50	900	C-12K （9個）	8.2kg	DXFPDF
FU-12K-18	100ピッチ×17=1,700	200ピッチ×8=1,600	18-φ7	100	1,800	C-12K （18個）	16.4kg	DXFPDF

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

FU-P5L シリーズ

（単位：mm）

型式	A	B	C	D	E	F	G	H	I	J	全長	K	X（使用フリーベア）	自重	データ ダウンロード （DXF/PDF）
FU-P5L-9	42	59	21	50ピッチ×17=850	25	200ピッチ×4=800	50	10-φ4.5	10.8	10.2	900	51	P-5L （18個）	1.6kg	DXFPDF
FU-P5L-18				50ピッチ×35=1750		200ピッチ×8=1600	100	18-φ4.5			1800		P-5L （36個）	2.9kg	DXFPDF

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

FU-P シリーズ

（単位：mm）

型式	A	B	C	D	E	F	G (参考値)	H	I	全長 (参考値)	J	K	L（使用フリーベア）	データ ダウンロード （DXF/PDF）
FU-P1	58	80	34.6	–	50	–	50	20	14.6	100	68.5	2-φ5.5	P-8L-SL4 （1個）	DXFPDF
FU-P2				100		100				200		4-φ5.5	P-8L-SL4 （2個）	DXFPDF
FU-P3				100ピッチ×2=200		100ピッチ×2=200				300		6-φ5.5	P-8L-SL4 （3個）	DXFPDF
FU-P4				100ピッチ×3=300		100ピッチ×3=300				400		8-φ5.5	P-8L-SL4 （4個）	DXFPDF
FU-P5				100ピッチ×4=400		100ピッチ×4=400				500		10-φ5.5	P-8L-SL4 （5個）	DXFPDF
FU-P6				100ピッチ×5=500		200ピッチ×2=400	100			600		6-φ5.5	P-8L-SL4 （6個）	DXFPDF
FU-P7				100ピッチ×6=600		100ピッチ×6=600	50			700		14-φ5.5	P-8L-SL4 （7個）	DXFPDF
FU-P8				100ピッチ×7=700		100ピッチ×7=700				800		16-φ5.5	P-8L-SL4 （8個）	DXFPDF
FU-P9				100ピッチ×8=800		200ピッチ×4=800				900		10-φ5.5	P-8L-SL4 （9個）	DXFPDF
FU-P10				100ピッチ×9=900		100ピッチ×9=900				1000		20-φ5.5	P-8L-SL4 （10個）	DXFPDF
FU-P11				100ピッチ×10=1000		100ピッチ×10=1000				1100		22-φ5.5	P-8L-SL4 （11個）	DXFPDF
FU-P12				100ピッチ×11=1100		200ピッチ×5=1000	100			1200		12-φ5.5	P-8L-SL4 （12個）	DXFPDF
FU-P13				100ピッチ×12=1200		100ピッチ×12=1200	50			1300		26-φ5.5	P-8L-SL4 （13個）	DXFPDF
FU-P14				100ピッチ×13=1300		100ピッチ×13=1300				1400		28-φ5.5	P-8L-SL4 （14個）	DXFPDF
FU-P15				100ピッチ×14=1400		100ピッチ×14=1400				1500		30-φ5.5	P-8L-SL4 （15個）	DXFPDF
FU-P16				100ピッチ×15=1500		100ピッチ×15=1500				1600		32-φ5.5	P-8L-SL4 （16個）	DXFPDF
FU-P17				100ピッチ×16=1600		100ピッチ×16=1600				1700		34-φ5.5	P-8L-SL4 （17個）	DXFPDF
FU-P18				100ピッチ×17=1700		200ピッチ×8=1600	100			1800		18-φ5.5	P-8L-SL4 （18個）	DXFPDF
FU-P9-75				75ピッチ×11=825		200ピッチ×4=800	50			900		10-φ5.5	P-8L-SL4 （12個）	DXFPDF
FU-P18-75				75ピッチ×23=1,725		200ピッチ×8=1,600	100			1,800		18-φ5.5	P-8L-SL4 （24個）	DXFPDF

取付のフリーベアは用途により、ステンレス製など選定が可能です。

FU-P12K シリーズ

（単位：mm）

型式	A	B	C	D	全長	X（使用フリーベア）	自重	データ ダウンロード （DXF/PDF）
FU-P12K-9	100ピッチ×8=800	200ピッチ×4=800	10-φ7	50	900	P-12K （9個）	6.6kg	DXFPDF
FU-P12K-18	100ピッチ×17=1700	200ピッチ×8=1600	18-φ7	100	1800	P-12K （18個）	13.1kg	DXFPDF

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。
