搬送ラインの省力化に最適

重量物搬送時に労力の大幅な省力化を実現。
また既存の装置に合わせたカスタムメイドにも対応し、低コストでご要望に応じた搬送システムを構築できます。

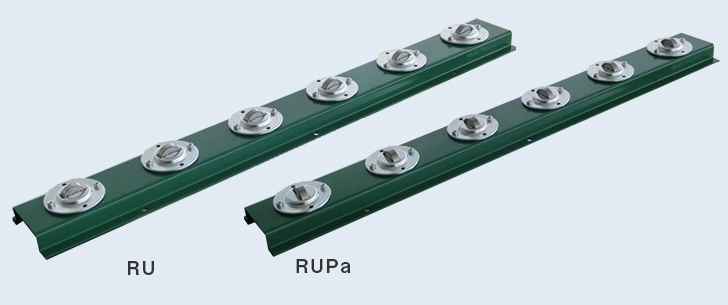

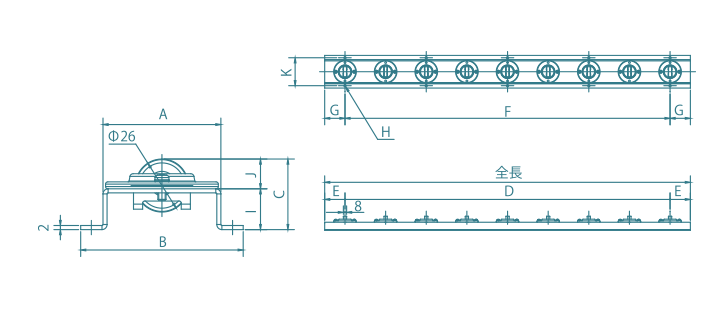

RUシリーズ　直線タイプ

（単位：mm）

型式	A	B	C	D	E	F	G	H	I	J	全長	K	ローラー材質	自重	データ ダウンロード （DXF/PDF）
RU-C6	58	80	34.6	100P x 5=500	50	200P x 2=400	100	φ5.5	20	14.6	600	68.5	スチール	1.4kg	DXFPDF
RU-C9				100P x 8=800		200P x 4=800	50				900			2.2kg	DXFPDF
RU-C12				100P x 11=1100		200P x 5=1000	100				1200			2.9kg	DXFPDF
RU-C18				100P x 17=1700		200P x 8=1600	100				1800			4.3kg	DXFPDF
RU-C9-75				75P x 11=825	37.5	200P x 4=800	50				900			2.6kg	DXFPDF
RU-C18-75				75P x 23=1725		200P x 8=1600	100				1800			4.7kg	DXFPDF
RU-P6				100P x 5=500	50	200P x 2=400	100				600		樹脂	1.4kg	DXFPDF
RU-P9				100P x 8=800		200P x 4=800	50				900			2.0kg	DXFPDF
RU-P12				100P x 11=1100		200P x 5=1000	100				1200			2.7kg	DXFPDF
RU-P18				100P x 17=1700		200P x 8=1600	100				1800			4.1kg	DXFPDF
RU-P9-75				75P x 11=825	37.5	200P x 4=800	50				900			2.4kg	DXFPDF
RU-P18-75				75P x 23=1725		200P x 8=1600	100				1800			4.5kg	DXFPDF

取付のローラーベアは用途により、ステンレス製も選択が可能です。

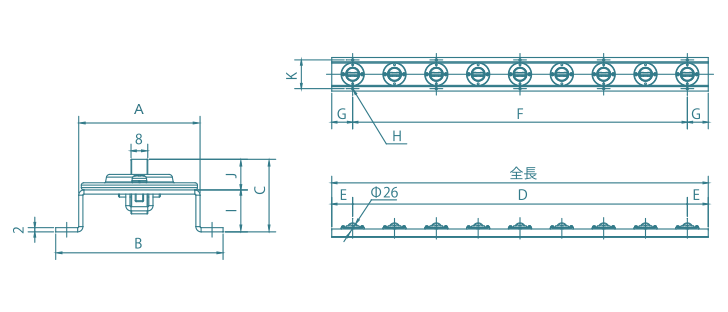

RUシリーズ　直交タイプ

（単位：mm）

型式	A	B	C	D	E	F	G	H	I	J	全長	K	ローラー材質	自重	データ ダウンロード （DXF/PDF）
RU-C6-Pa	58	80	34.6	100P x 5=500	50	200P x 2=400	100	φ5.5	20	14.6	600	68.5	スチール	1.4kg	DXFPDF
RU-C9-Pa				100P x 8=800		200P x 4=800	50				900			2.2kg	DXFPDF
RU-C12-Pa				100P x 11=1100		200P x 5=1000	100				1200			2.9kg	DXFPDF
RU-C18-Pa				100P x 17=1700		200P x 8=1600	100				1800			4.3kg	DXFPDF
RU-C9-75-Pa				75P x 11=825	37.5	200P x 4=800	50				900			2.6kg	DXFPDF
RU-C18-75-Pa				75P x 23=1725		200P x 8=1600	100				1800			4.7kg	DXFPDF
RU-P6-Pa				100P x 5=500	50	200P x 2=400	100				600		樹脂	1.4kg	DXFPDF
RU-P9-Pa				100P x 8=800		200P x 4=800	50				900			2.0kg	DXFPDF
RU-P12-Pa				100P x 11=1100		200P x 5=1000	100				1200			2.7kg	DXFPDF
RU-P18-Pa				100P x 17=1700		200P x 8=1600	100				1800			4.1kg	DXFPDF
RU-P9-75-Pa				75P x 11=825	37.5	200P x 4=800	50				900			2.4kg	DXFPDF
RU-P18-75-Pa				75P x 23=1725		200P x 8=1600	100				1800			4.5kg	DXFPDF

取付のローラーベアは用途により、ステンレス製も選択が可能です。
