日本原装进口TSUBAKI椿本树脂联轴器型号：CN315 日本产

苏州上野机电设备有限公司询价咨询电话：17895046997   刘先生   同微信

将聚甲醛等树脂类链条绕至链轮上的经济型联轴器。

采用代表性工程塑料材质聚缩醛等树脂类链条与链轮的经济型挠性联轴器。

・适用轴径：9.5Φmm～Φ55mm

・扭矩范围：6.9～255N・m

・可安装于短距离轴间。

用尼龙链条联结2个链轮的简易构造，可安装于短距离轴间。简化全体装置。

・卷挂式，拆装简单。

将尼龙链条卷至链轮外周，插入连接销即可简单安装。

维修时无需移动驱动或从动机械即可将其脱离。

・无需改变长度可提高扭矩。

通过增加链轮齿数可以提高联轴器的传动扭矩。无需改变装置的轴间距离，可增大联轴器尺寸。

・尼龙链的规格：

材质 / 聚缩醛　连接销的材质 / 碳素钢　颜色 / 白色

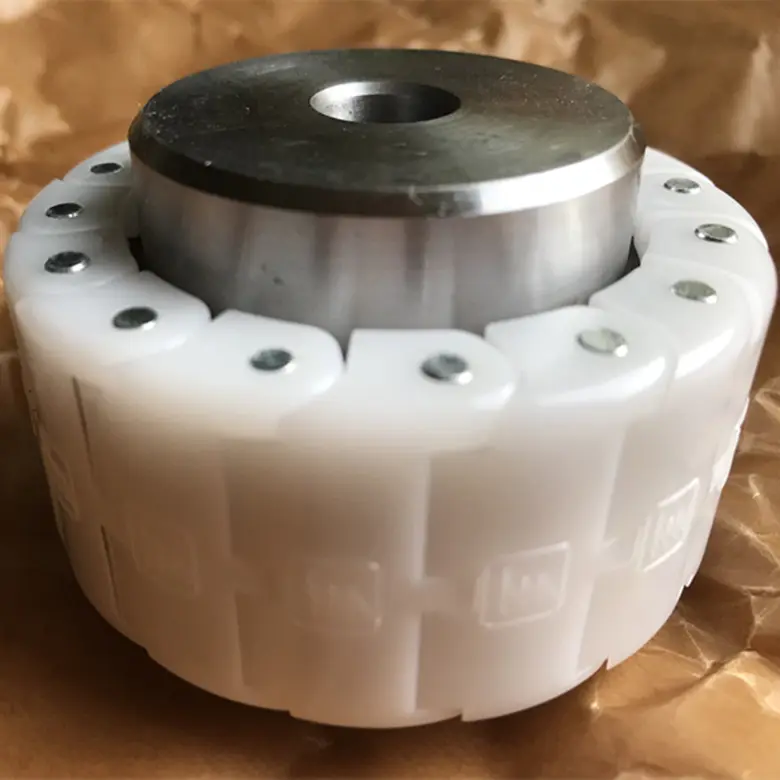

尼龙链式联轴器　(卷挂形联轴器)

• 将聚甲醛等树脂类链条绕至链轮上的经济型联轴器。

• 采用代表性工程塑料材质聚缩醛等树脂类链条与链轮的经济型挠性联轴器。

• ・适用轴径：9.5Φmm～Φ55mm

• ・扭矩范围：6.9～255N・m

标准型　构造与特长

• ・可安装于短距离轴间。

  用尼龙链条联结2个链轮的简易构造，可安装于短距离轴间。简化全体装置。

• ・卷挂式，拆装简单。

  将尼龙链条卷至链轮外周，插入连接销即可简单安装。

  维修时无需移动驱动或从动机械即可将其脱离。

• ・无需改变长度可提高扭矩。

  通过增加链轮齿数可以提高联轴器的传动扭矩。无需改变装置的轴间距离，可增大联轴器尺寸。

• ・尼龙链的规格：

  材质 / 聚缩醛　连接销的材质 / 碳素钢　颜色 / 白色

E型　特长和产品线

• 本体材质采用超硬铝合金。

• ・采用新齿形，扭矩比标准类型提高30%。

• ・适用轴径：Φ11mm～Φ39.5mm

• ・扭矩范围：36.3～118N・m

• ・高扭矩：采用新开发的齿形，容许传到扭矩提高约30%。 (与标准类型的比较)

• ・长寿命：使用寿命是标准类型的3倍。

• ・超轻量：本体采用超硬铝合金，质量比标准型轻1/2.

• ・安装方便：安装容许误差是标准型的两倍。

• ・尼龙链的规格：材质 / 聚缩醛　连接销的材质 / 聚缩醛　颜色 / 黄色

产品线

型号	最大轴孔径	容许传递扭矩 N・m	型号	最大轴孔径	容许传递扭矩 N・m
CNE410	Φ16.5	36.3	CNE415	Φ28.5	73.5
CNE411	Φ20	42.6	CNE416	Φ30	83.6
CNE412	Φ22	49.1	CNE417	Φ32	94.3
CNE413	Φ20	57.5	CNE418	Φ35	106
CNE414	Φ24	64.1	CNE419	Φ39.5	118

•


  ※容许传动扭矩为100r/min以下的数值。

H型　特长和产品线

• 耐环境，耐药品性优异的尼龙链联轴器。

• ・本体采用超硬铝合金，链条材质为Hytrel^®。

• ・适用轴径：Φ11mm～Φ39.5mm

• ・扭矩范围：12.7～45.3N・m

• ・耐环境：链条材质为Hytrel^®。可用于-20℃～+110℃的温度范围。

• ・超轻量：本体采用超硬铝合金，质量比标准型轻1/2.

• ・安装方便：安装容许误差是标准型的两倍。

• ・环保：链条材质为树脂材，使用后的废弃处理简单。

• ・尼龙链的规格：材质 / Hytrel　连接销的材质 / Hytrel　颜色 / 象牙色

产品线

型号	最大轴孔径	容许传递扭矩 N・m	型号	最大轴孔径	容许传递扭矩 N・m
CNH410	Φ16.5	12.7	CNH415	Φ28.5	28.3
CNH411	Φ20	15.3	CNH416	Φ30	32.2
CNH412	Φ22	18.2	CNH417	Φ32	36.3
CNH413	Φ20	21.3	CNH418	Φ35	40.6
CNH414	Φ24	24.7	CNH419	Φ39.5	45.3

•


  ※容许传动扭矩为100r/min以下的数值。

型号示例

产品型号一览
