昭和技研工业SHOWA-SGK昭和技研旋转接头：CSP-2-80AX10K

苏州上野公司品牌负责人联系电话：17895046997  刘先生  同微信

本体可用于不锈钢焊接制法兰型可动管线。

特点：

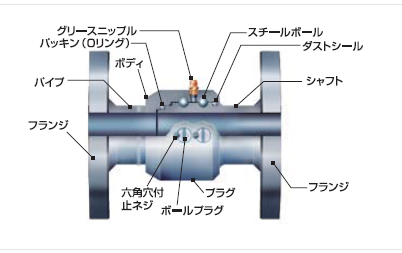

・珍珠旋转接头是可360度旋转的旋转接头，轴承部装有多列滚珠轴承，润滑脂，机械强度高，可承受较大的径向推力量载荷及力矩载荷

・密封部使用O形圈及其他环状密封圈，结构简单，内部压力流体完全不会泄漏，可稳定密封

用途：

・工业机械、液压机械、机床等液压、水压、气压等工作介质配管

・产业机械、食品机械等冷水、温水、蒸汽、热油、盐水等热介质、制冷剂配管

・各种石油产品、LPG等装卸装置的流体输送配管产业用废水处理装置的配管

・真空设备的给排气配管

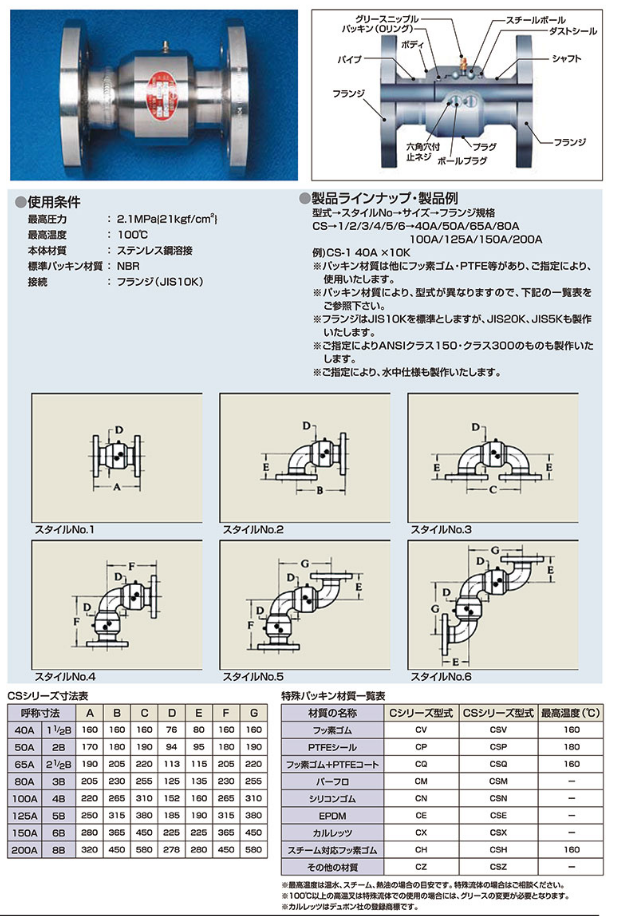

使用条件

特殊パッキン材質一覧表

※最高温度は温水、スチーム、熱油の場合の目安です。
※100℃以上の高温叉は特殊流体での使用の場合には、グリースの変更が必要となります。

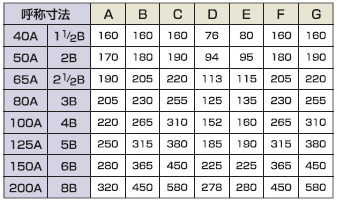

規格表

CSシリーズ寸法表

使用例

スイベルジョイントの使用方法

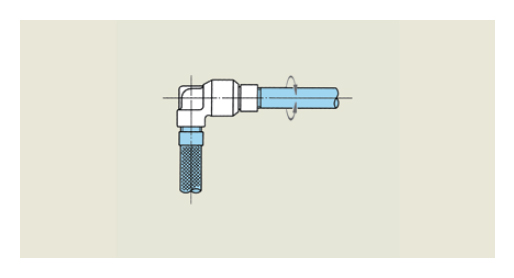

スタイル2（又は1）

回転体に流体を移送する時に使用されます。

使用設備
   ホースリール
   ロータリーコイルフッカー

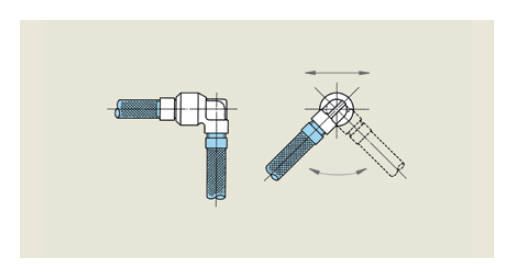

スタイル2

ゴムホースまたは、フレキシブルメタルホースにより流体を移送する時使用されます。機械的に動くことにより発生する曲り部の損傷をなくし、ホースの長さを短くすることができます。

使用設備
   建設機械、工作機械、油圧装置、荷役装置

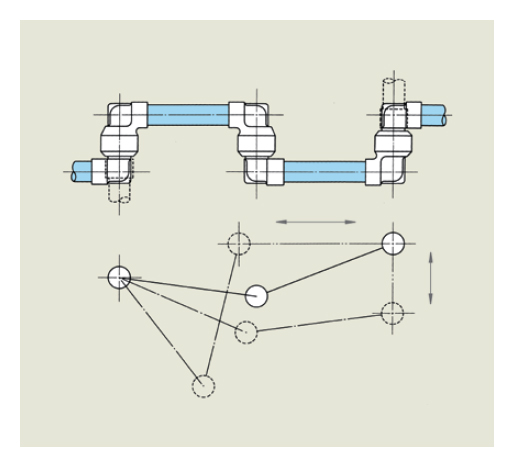

スタイル3-3-3（又は2-3-2）

平面可動のドッグレッグ配管により、固定配管より移動する機械装置に、流体を安全かつ確実に移送することができます。

使用設備
   ホットプレス、タイヤプレス、ダイカストマシン、射出成型機

スイベルジョイント6個の使用により、配管の全方向（三次元）の移動が可能となります。

苏州上野机电设备有限公司销售型号：

CS-1-40AX10K

CS-1-50AX10K

CS-1-80AX10K

CS-1-100AX10K

CS-2-40AX10K

CS-2-50AX10K

CS-2-80AX10K

CS-2-100AX10K

CS-3-40AX10K

CS-3-50AX10K

CS-3-65AX10K

CS-3-80AX10K

CS-3-100AX10K

CSP-1-40AX10K

CSP-1-50AX10K

CSP-1-80AX10K

CSP-2-40AX10K

CSP-2-50AX10K

CSP-2-80AX10K

CSP-3-40AX10K

CSP-3-50AX10K

CSP-3-65AX10K

CSP-3-80AX10K

CSQ-1-40AX10K

CSQ-1-50AX10K

CSQ-1-80AX10K

CSQ-2-40AX10K

CSQ-2-50AX10K

CSQ-2-80AX10K

CSQ-3-40AX10K

CSQ-3-50AX10K

CSQ-3-65AX10K

CSQ-3-80AX10K

CSV-1-40AX10K

CSV-1-50AX10K

CSV-1-80AX10K

CSV-2-40AX10K

CSV-2-50AX10K

CSV-2-80AX10K

CSV-3-40AX10K

CSV-3-65AX10K

CSV-3-80AX10K
