小型易安装旋转阻力低的SGK昭和技研旋转接头型号：KCL20ARH
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信

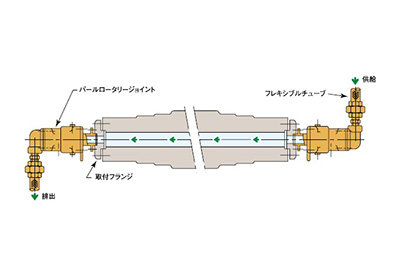

是为了向旋转机器稳定供给介质的旋转接头。
特点:
・本体是强力铝合金制，很轻
・小型，安装容易的简单类型
・使用封入球轴承，是完全无供油型
・旋转阻力低，经济实惠
・可以高速旋转
| 種類 | 単式 | 使用流体 | 水 / 空気 / ガス / 油 |
|---|---|---|---|
| 最高使用温度(℃) | 100 | 最高使用圧力(MPa) | 0.98 |
| 最高使用回転数(r.p.m) | 1500 | 接続種類 | ネジ取付式 |
| 接続ねじの種類 供給側（単式、スイベル） | Rc | 接続ねじの種類 排出側（単式、スイベル） | R |
| 接続ねじの呼び 供給側（単式、スイベル） | [3/4B] 3/4 | 接続ねじの呼び 排出側（単式、スイベル） | [3/4B] 3/4 |
| 接続フランジの呼び | - | 取付ネジ方向 | RＨ(右ネジ) |

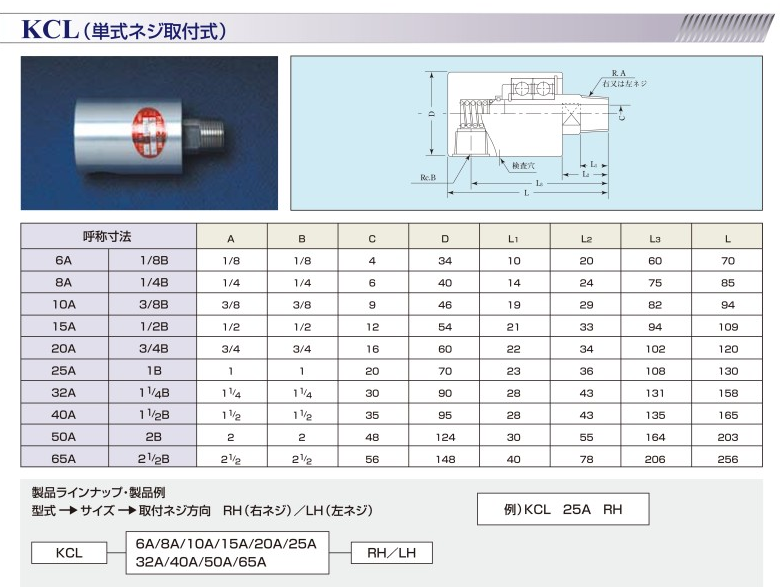

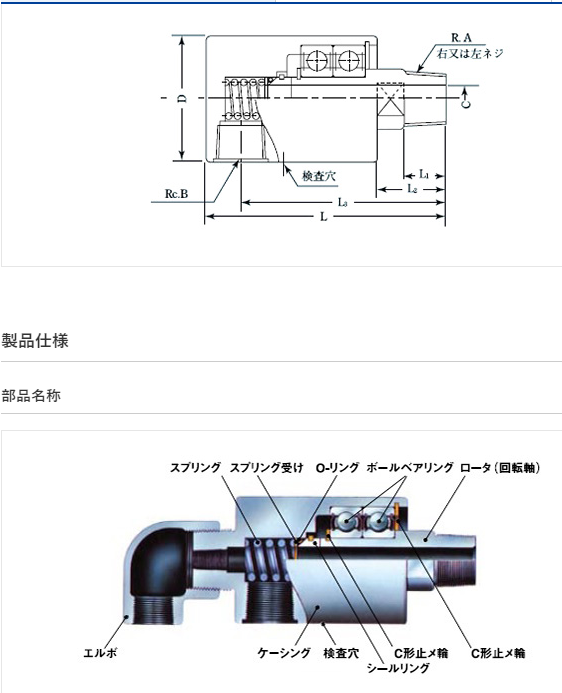

| 呼称寸法 | A | B | C | D | L1 | L2 | L3 | L | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6A | 1/8B | 1/8 | 1/8 | 4 | 34 | 10 | 20 | 60 | 70 | ||
| 8A | 1/4B | 1/4 | 1/4 | 6 | 40 | 14 | 24 | 75 | 85 | ||
| 10A | 3/8B | 3/8 | 3/8 | 9 | 46 | 19 | 29 | 82 | 94 | ||
| 15A | 1/2B | 1/2 | 1/2 | 12 | 54 | 21 | 33 | 94 | 109 | ||
| 20A | 3/4B | 3/4 | 3/4 | 16 | 60 | 22 | 34 | 102 | 120 | ||
| 25A | 1B | 1 | 1 0/1 | 20 | 70 | 23 | 36 | 108 | 130 | ||
| 32A | 1 1/4B | 1 1/4 | 1 1/4 | 30 | 90 | 28 | 43 | 131 | 158 | ||
| 40A | 1 1/2B | 1 1/2 | 1 1/2 | 35 | 95 | 28 | 43 | 135 | 165 | ||
| 50A | 2B | 2 | 2 | 48 | 124 | 30 | 55 | 164 | 203 | ||
| 65A | 2 1/2B | 2 1/2 | 2 1/2 | 56 | 148 | 40 | 78 | 206 | 256 | ||
最高使用圧力条件においては最高回転数で使用することは避けて下さい。
空運転（流体を通さないで）は避けて下さい。
流体が空気の場合、オイルミスト入りエアーを使用し、ドライ運転となる事を避けて下さい。
苏州上野机电设备有限公司销售型号：
KCL6ALH
KCL6ARH
KCL8ALH
KCL8ARH
KCL10ALH
KCL10ARH
KCL15ALH
KCL15ARH
KCL20ALH
KCL20ARH
KCL25ALH
KCL25ARH
KCL32ALH
KCL32ARH
KCL50ALH
KCL50ARH
KCL65ALH
KCL65ARH
KCLF10A
KCLF15A
KCLF20A
KCLF25A
KCLF32A
KCLF50A
KCLF65A
