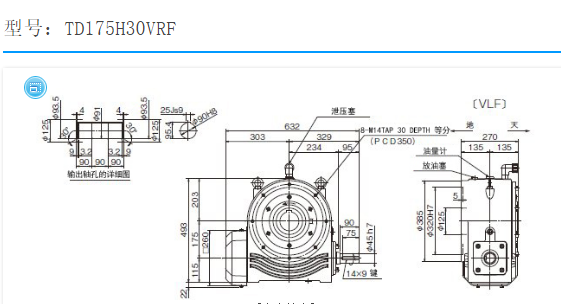

水平垂直安装的TSUBAKI椿本齿轮减速机：TD175H30VRF 标准品
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
环面驱动采用鼓形蜗轮，兼具高传动力和高效率。
两种箱体类型，带底脚安装，输出轴为实心轴的类型和法兰安装，输出轴为中空轴的类型。
所有构造设计确保极致的紧凑化和轻量化。
特点：
・鼓形蜗轮全面传导动力，兼具高传动力和高性能。最适于简约的装置设计。
与通用圆柱型蜗轮齿轮同一尺寸的场合，具有1.5～2倍的负荷能力。
扭矩比较
・肃静平滑的运转
环面驱动最大程度地提高了齿形精度，达到肃静平滑的运转。
同时咬合齿数比较
同时咬合齿数比较
环面蜗杆传动 4～6.5枚
通用圆柱型蜗轮齿轮 1.7～2枚
・回转不均小
环面驱动同时咬合的齿数多，在使用齿轮的各种减速机中，角度传导误差最小。
| 额定减速比 | 实际减速比 | 输入1750 r/min | 输入1450 r/min | 输入1150 r/min | 输入950 r/min | 输入500 r/min | 输入100 r/min | 约重 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | |||||||||
| N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | N･m | kgf･m | |||||||||
| 30 | 32.50 | 24.5 | 3863 | 394 | 23.5 | 4467 | 456 | 21.2 | 5048 | 515 | 18.6 | 5346 | 546 | 12.0 | 6478 | 661 | 3.1 | 7903 | 806 | 182 |
・1450r/min以上的值受额定热负荷限制。短时间运行时请另行咨询。
| 输出轴容许径向负载 | 输出轴容许轴向负载 | ||||||
|---|---|---|---|---|---|---|---|
| 输出轴转速 59r/min以下 | 输出轴转速 60r/min～175r/min | 输出轴转速 59r/min以下 | 输出轴转速 60r/min～175r/min | ||||
| N | kgf | N | kgf | N | kgf | N | kgf |
| 32614 | 3328 | 24452 | 2495 | 34255 | 3495 | 23599 | 2408 |
| 减 速 部 | 润滑方式 | 油浴方式·注油出货 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 键规格 | 新JIS普通 JIS B1301-1976（中实轴部用键一同出货） | |
| 涂装规格 | 蒙塞尔5PB2/6（蓝色） | |
| 底层：清漆类底漆 表层：清漆类涂料 | ||
| 防锈规格 | 防锈期 室内保管6个月（工厂出厂后） | |
| 外部防锈处理：涂抹防锈脂 内部防锈处理：填充润滑油后密封 | ||
| 周 围 条 件 | 设置场所 | 室内 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性及爆炸性气体·蒸气及无结露，尘埃少 | |
| 安装方式 | 水平·垂直安装 | |
苏州上野机电设备有限公司销售型号：
1/10
TD175S10TL
TD175S10TR
TD175S10TLR
TD175S10BL
TD175S10BR
TD175S10BLR
TD175S10VLU
TD175S10VRU
TD175S10VLD
TD175S10VRD
TD175S10VLUD
TD175S10VRUD
TD175H10TLF
TD175H10TRF
TD175H10BLF
TD175H10BRF
TD175H10VLF
TD175H10VRF
1/20
TD175S20TL
TD175S20TR
TD175S20TLR
TD175S20BL
TD175S20BR
TD175S20BLR
TD175S20VLU
TD175S20VRU
TD175S20VLD
TD175S20VRD
TD175S20VLUD
TD175S20VRUD
TD175H20TLF
TD175H20TRF
TD175H20BLF
TD175H20BRF
TD175H20VLF
TD175H20VRF
1/30
TD175S30TL
TD175S30TR
TD175S30TLR
TD175S30BL
TD175S30BR
TD175S30BLR
TD175S30VLU
TD175S30VRU
TD175S30VLD
TD175S30VRD
TD175S30VLUD
TD175S30VRUD
TD175H30TLF
TD175H30TRF
TD175H30BLF
TD175H30BRF
TD175H30VLF
TD175H30VRF
1/40
TD175S40TL
TD175S40TR
TD175S40TLR
TD175S40BL
TD175S40BR
TD175S40BLR
TD175S40VLU
TD175S40VRU
TD175S40VLD
TD175S40VRD
TD175S40VLUD
TD175S40VRUD
TD175H40TLF
TD175H40TRF
TD175H40BLF
TD175H40BRF
TD175H40VLF
TD175H40VRF
1/50
TD175S50TL
TD175S50TR
TD175S50TLR
TD175S50BL
TD175S50BR
TD175S50BLR
TD175S50VLU
TD175S50VRU
TD175S50VLD
TD175S50VRD
TD175S50VLUD
TD175S50VRUD
TD175H50TLF
TD175H50TRF
TD175H50BLF
TD175H50BRF
TD175H50VLF
TD175H50VRF
1/60
TD175S60TL
TD175S60TR
TD175S60TLR
TD175S60BL
TD175S60BR
TD175S60BLR
TD175S60VLU
TD175S60VRU
TD175S60VLD
TD175S60VRD
TD175S60VLUD
TD175S60VRUD
TD175H60TLF
TD175H60TRF
TD175H60BLF
TD175H60BRF
TD175H60VLF
TD175H60VRF
1/100
TD175S100BL-R
TD175S100BR-L
TD175S100BL-LR
TD175S100BR-LR
TD175S100VL-RU
TD175S100VR-LU
TD175S100VL-RD
TD175S100VR-LD
TD175S100VL-RUD
TD175S100VR-LUD
TD175H100BL-RF
TD175H100BR-LF
TD175H100VL-RF
TD175H100VR-LF
