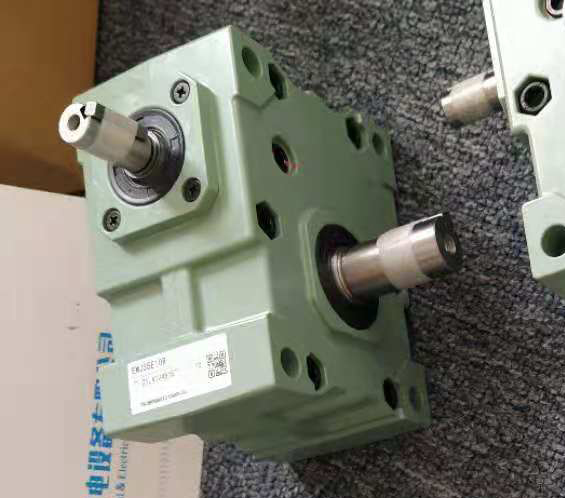

高度平衡传动的TSUBAKI椿本蜗轮蜗杆减速机型号：EWJ25E50LR
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
蜗轮驱动 EW/EWM, EWJ/EWJM系列
传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。
底脚安装为基本型，输出轴可提供实心轴或中空轴。
实心轴型最适于联轴器联结，链条·输送带的驱动。
种类丰富，有助于简化装置。
特点
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求极致的齿面传动能力，高维度融合效率与成本。
插图

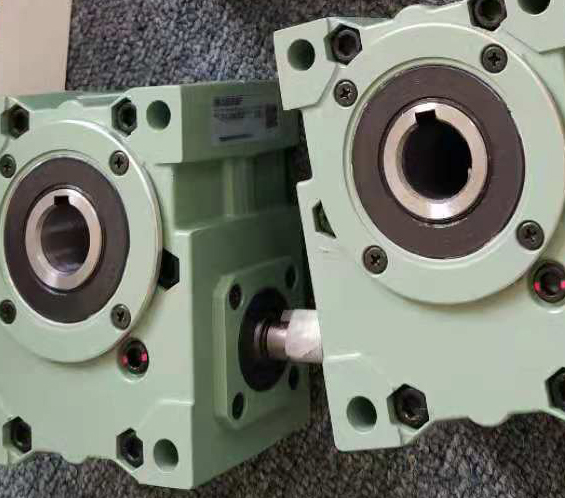

・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
| 减速比 | 输入1750 r/min | 输入1450 r/min | 输入1150 r/min | 输入950 r/min | 输入500 r/min | 输入100 r/min | 大概 质量 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | 输入 kW | 输出扭矩 | ||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ||||||||
| 50 | 0.09 | 13.9 | 1.42 | 0.08 | 14.4 | 1.47 | 0.07 | 14.9 | 1.52 | 0.06 | 14.9 | 1.52 | 0.03 | 14.9 | 1.52 | 0.008 | 14.9 | 1.52 | 1.1 |
・以1750~1450r/min的转速连续运转二小时以上时，因为需要考虑额定热负载，所以请参照目录21页的额定热负载系数。
| N | {kgf} |
|---|---|
| 666 | 68 |
| 减 速 部 | 润滑方式 | 油浴方式·注油出货 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 键规格 | 新JIS普通 JIS B1301-1976（中实轴部用键一同出货） | |
| 涂装规格 | 蒙塞尔2.5G6/3（绿色） | |
| 静电粉末喷涂：环氧聚酯类 | ||
| 防锈规格 | 防锈期 室内保管6个月（工厂出厂后） | |
| 外部防锈处理：涂抹防锈脂 内部防锈处理：填充润滑油后密封 | ||
| 周 围 条 件 | 设置场所 | 室内 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性及爆炸性气体·蒸气及无结露，尘埃少 | |
| 安装方式 | 自由安装 | |
苏州上野机电设备有限公司销售型号：
1/10 实心 EWJ42E10L
EWJ42E10R 苏州上野
EWJ42E10LR
1/15 实心 EWJ42E15L
EWJ42E15R 苏州上野
EWJ42E15LR
1/20 实心 EWJ42E20L
EWJ42E20R 苏州上野
EWJ42E20LR
1/25 实心 EWJ42E25L
EWJ42E25R 苏州上野
EWJ42E25LR
1/30 实心 EWJ42E30L
EWJ42E30R 苏州上野
EWJ42E30LR
1/40 实心 EWJ42E40L
EWJ42E40R 苏州上野
EWJ42E40LR
1/50 实心 EWJ42E50L
EWJ42E50R 苏州上野
EWJ42E50LR
1/60 实心 EWJ42E60L
EWJ42E60R 苏州上野
EWJ42E60LR
1/10 实心 EWJ35E10L
EWJ35E10R 苏州上野
EWJ35E10LR
1/15 实心 EWJ35E15L
EWJ35E15R 苏州上野
EWJ35E15LR
1/20 实心 EWJ35E20L
EWJ35E20R 苏州上野
EWJ35E20LR
1/25 实心 EWJ35E25L
EWJ35E25R 苏州上野
EWJ35E25LR
1/30 实心 EWJ35E30L
EWJ35E30R 苏州上野
EWJ35E30LR
1/40 实心 EWJ35E40L
EWJ35E40R 苏州上野
EWJ35E40LR
1/50 实心 EWJ35E50L
EWJ35E50R 苏州上野
EWJ35E50LR
1/60 实心 EWJ35E60L
EWJ35E60R 苏州上野
EWJ35E60LR
1/10 实心 EWJ25E10L
EWJ25E10R 苏州上野
EWJ25E10LR
1/15 实心 EWJ25E15L
EWJ25E15R 苏州上野
EWJ25E15LR
1/20 实心 EWJ25E20L
EWJ25E20R 苏州上野
EWJ25E20LR
1/25 实心 EWJ25E25L
EWJ25E25R 苏州上野
EWJ25E25LR
1/30 实心 EWJ25E30L
EWJ25E30R 苏州上野
EWJ25E30LR
1/40 实心 EWJ25E40L
EWJ25E40R 苏州上野
EWJ25E40LR
1/50 实心 EWJ25E50L
EWJ25E50R 苏州上野
EWJ25E50LR
1/60 实心 EWJ25E60L
EWJ25E60R 苏州上野
EWJ25E60LR
