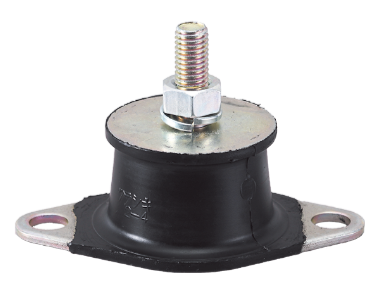

KURASHKI KAKO仓敷化工防振橡胶型号：KLB-3530
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
性能特点：
1 .最适合轻型机械的隔振 也可以采取弹簧常数小、以往困难的轻量机械的防振对策。
2 .实现低固有频率 由于可以将固有振动频率设定得较低，因此也可以进行低速旋转机械的防振。
3 .最适合精密机械 还可以减少对精密机械的振动干扰，提高测量精度。
4 .安装简单 可以很容易地安装到机器上。
主要用途：
建筑设备: 送风机、泵、压缩机、配管等 工业机械:发动机、发电机、配电盘等
测量机械: 振动试验机、仪表盘等
| 種類 | 防振ゴム・ゲル | 材質 | [ゴム] 天然ゴム |
|---|---|---|---|
| 最大許容荷重(範囲)(N) | ～300 | 接続形状 | 片端おねじ |
| 接続ねじ M | M8 | 高さH・厚さT(mm) | 30 |
| ばね定数(N/mm) | 55 | 硬度(ショアA) | 30 |
| 色 | 黒 | 許容荷重(N) | 140 |
| 使用用途 | クッション／防振／除振 | 特性 | 標準 |
| 外径 D1(φ) | 35 | 外形 A(mm) | 93 |
| 使用雰囲気温度(℃) | ～50 | 防振ゴムの種類 | 丸形 |
| RoHS | 10 | - | - |

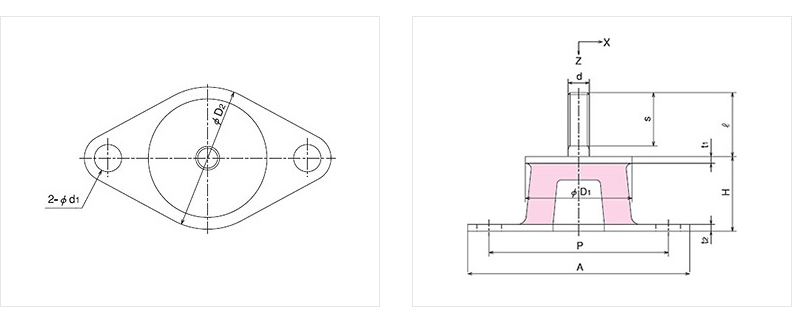

| 品番 | 標準寸法 mm | Z方向支持荷重 N {kgf} | Z方向許容荷重 N {kgf} | Z方向ばね定数 Kz N/mm {kgf/cm} | 剛性比 Kx/Kz | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D₁ | H | t₁ | t₂ | d | ℓ | s | A | P | D₂ | d₁ | |||||
| KLB-3530 | 35 | 30 | 2.3 | 3.2 | M8 | 24 | 20 | 93 | 73 | 50 | 11.5 | 140 { 14 } | 280 { 29 } | 55 { 56 } | 0.18 |
| KLB-3545 | 250 { 26 } | 500 { 50 } | 100 { 100 } | 0.18 | |||||||||||
| KLB-3560 | 400 { 41 } | 800 { 80 } | 160 { 160 } | 0.18 | |||||||||||
| KLB-5030 | 50 | 35 | 3.2 | 3.2 | M10 | 30 | 25 | 104 | 84 | 60 | 11.5 | 350 { 36 } | 700 { 70 } | 120 { 120 } | 0.16 |
| KLB-5045 | 490 { 50 } | 980 { 100 } | 170 { 170 } | 0.16 | |||||||||||
| KLB-5060 | 780 { 80 } | 1600 { 160 } | 270 { 280 } | 0.16 | |||||||||||
| KLB-8030 | 80 | 50 | 4.5 | 4.5 | M12 | 45 | 45 | 166 | 134 | 100 | 13.5 | 620 { 63 } | 1300 { 130 } | 150 { 150 } | 0.15 |
| KLB-8045 | 1200 { 120 } | 2400 { 240 } | 290 { 300 } | 0.15 | |||||||||||
| KLB-8060 | 2000 { 200 } | 3900 { 400 } | 470 { 480 } | 0.15 | |||||||||||
※六角ナット、スプリングワッシャー各1ヶ付きとします。
※ゴム材質は天然ゴム配合とします
苏州上野机电设备有限公司销售型号：
KLB-3530
KLB-3545
KLB-3560
KLB-5030
KLB-5045
KLB-5060
KLB-8030
KLB-8045
KLB-8060
