日本易安装正面贯通孔的KONSEI近藤气缸型号：HLC-12AS-ET3LS1
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
| 把持方法 | 挟むパラレルタイプ / 開くパラレルタイプ | フィンガの数 | 2本 |
|---|---|---|---|
| 種類 | 本体 | 本体形状 | 角形(フラット形) |
| 環境・用途 | 標準 | 付加機能 | リニアガイド付 |
| ストローク調節機構 | なし | シリンダ径(φ) | 12X2 |
| 動作ストローク(mm) | 30 | ストロークタイプ | ノーマル |
| オプション | なし | センサ・個数 | 無接点3芯L字・1個 |
| センサ記号 | ET3L | RoHS | 10 |
| 型 式 | HLC-08AS | HLC-12AS | HLC-16AS | HLC-20AS | HLC-25AS | HLC-30AS | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 標準 | L1 | 標準 | L1 | 標準 | L1 | 標準 | L1 | 標準 | L1 | ||
| 駆動源 | エアー0.2～0.7MPa | |||||||||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||||||||
| 周囲温度 | ℃ | 5～60 | ||||||||||
| 動作ストローク | mm | 20 | 30 | 60 | 40 | 80 | 50 | 100 | 60 | 120 | 70 | 140 |
| シリンダ径 | mm | φ8×2 | φ12×2 | φ16×2 | φ20×2 | φ25×2 | φ30×2 | |||||
| 内部容積［往復］ | cm3/回 | 2.0 | 6.8 | 13.6 | 16.1 | 32.2 | 31.4 | 62.8 | 58.9 | 117.8 | 99.0 | 198.0 |
| 繰り返し精度 | mm | ±0.03 | ||||||||||
| 本体質量 | kg | 0.14 | 0.29 | 0.44 | 0.71 | 0.85 | 1.03 | 1.40 | 1.62 | 2.23 | 2.74 | 3.69 |

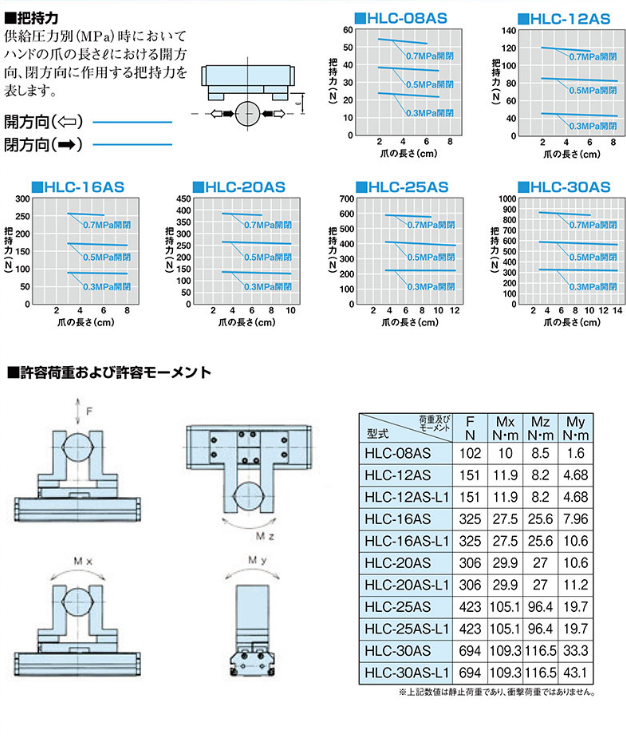

| 最高把持力 | N | 20～35 | 40～80 | 80～160 | 130～250 | 200～350 | 300～550 | |||||
直线导轨的薄型长行程。
特长：
薄型，开闭行程大。
薄型、高扭矩的双活塞方式。
通过采用直线导轨，提高了耐久性。
直线导轨的导轨间距长，因此具有高刚性。
符合规格的丰富品种。
请根据全部6种尺寸、11种行程规格进行选择。
容易安装的正面贯通孔。
苏州上野机电设备有限公司销售型号：
HLC-08AS
HLC-08AS-ET2LS1
HLC-08AS-ET2LS2
HLC-08AS-ET2S1
HLC-08AS-ET2S2
HLC-08AS-ET3LS1
HLC-08AS-ET3LS2
HLC-08AS-ET3S1
HLC-08AS-ET3S2
HLC-12AS
HLC-12AS-ET2LS1
HLC-12AS-ET2LS2
HLC-12AS-ET2S1
HLC-12AS-ET2S2
HLC-12AS-ET3LS1
HLC-12AS-ET3LS2
HLC-12AS-ET3S1
HLC-12AS-ET3S2
HLC-12AS-L1
HLC-12AS-L1-ET2LS1
HLC-12AS-L1-ET2LS2
HLC-12AS-L1-ET2S1
HLC-12AS-L1-ET2S2
HLC-12AS-L1-ET3LS1
HLC-12AS-L1-ET3LS2
HLC-12AS-L1-ET3S1
HLC-12AS-L1-ET3S2
HLC-16AS
HLC-16AS-ET2LS1
HLC-16AS-ET2LS2
HLC-16AS-ET2S1
HLC-16AS-ET2S2
HLC-16AS-ET3LS1
HLC-16AS-ET3LS2
HLC-16AS-ET3S1
HLC-16AS-ET3S2
HLC-16AS-L1-ET2LS1
HLC-16AS-L1-ET2LS2
HLC-16AS-L1-ET2S1
HLC-16AS-L1-ET2S2
HLC-16AS-L1-ET3LS1
HLC-16AS-L1-ET3LS2
HLC-16AS-L1-ET3S1
HLC-16AS-L1-ET3S2
HLC-20AS
HLC-20AS-ET2LS1
HLC-20AS-ET2LS2
HLC-20AS-ET2S1
HLC-20AS-ET3LS1
HLC-20AS-ET3LS2
HLC-20AS-ET3S1
HLC-20AS-ET3S2
HLC-20AS-L1
HLC-20AS-L1-ET2LS1
HLC-20AS-L1-ET2LS2
HLC-20AS-L1-ET2S1
HLC-20AS-L1-ET2S2
HLC-20AS-L1-ET3LS1
HLC-20AS-L1-ET3LS2
HLC-20AS-L1-ET3S1
HLC-20AS-L1-ET3S2
HLC-25AS
HLC-25AS-ET2LS1
HLC-25AS-ET2LS2
HLC-25AS-ET2S1
HLC-25AS-ET2S2
HLC-25AS-ET3LS1
HLC-25AS-ET3LS2
HLC-25AS-ET3S1
HLC-25AS-ET3S2
HLC-25AS-L1
HLC-25AS-L1-ET2LS1
HLC-25AS-L1-ET2LS2
HLC-25AS-L1-ET2S1
HLC-25AS-L1-ET2S2
HLC-25AS-L1-ET3LS1
HLC-25AS-L1-ET3LS2
HLC-25AS-L1-ET3S1
HLC-25AS-L1-ET3S2
HLC-30AS
HLC-30AS-E24LS1
HLC-30AS-E24LS2
HLC-30AS-E24S1
HLC-30AS-E24S2
HLC-30AS-E25LS1
HLC-30AS-E25LS2
HLC-30AS-E25S1
HLC-30AS-E25S2
HLC-30AS-ET2LS1
HLC-30AS-ET2LS2
HLC-30AS-ET2S1
HLC-30AS-ET2S2
HLC-30AS-ET3LS1
HLC-30AS-ET3LS2
HLC-30AS-ET3S1
HLC-30AS-ET3S2
HLC-30AS-L1
HLC-30AS-L1-E24LS1
HLC-30AS-L1-E24LS2
HLC-30AS-L1-E24S1
HLC-30AS-L1-E24S2
HLC-30AS-L1-E25LS1
HLC-30AS-L1-E25LS2
HLC-30AS-L1-E25S1
HLC-30AS-L1-E25S2
HLC-30AS-L1-ET2LS1
HLC-30AS-L1-ET2LS2
HLC-30AS-L1-ET2S1
HLC-30AS-L1-ET2S2
HLC-30AS-L1-ET3LS1
HLC-30AS-L1-ET3LS2
HLC-30AS-L1-ET3S1
HLC-30AS-L1-ET3S2
