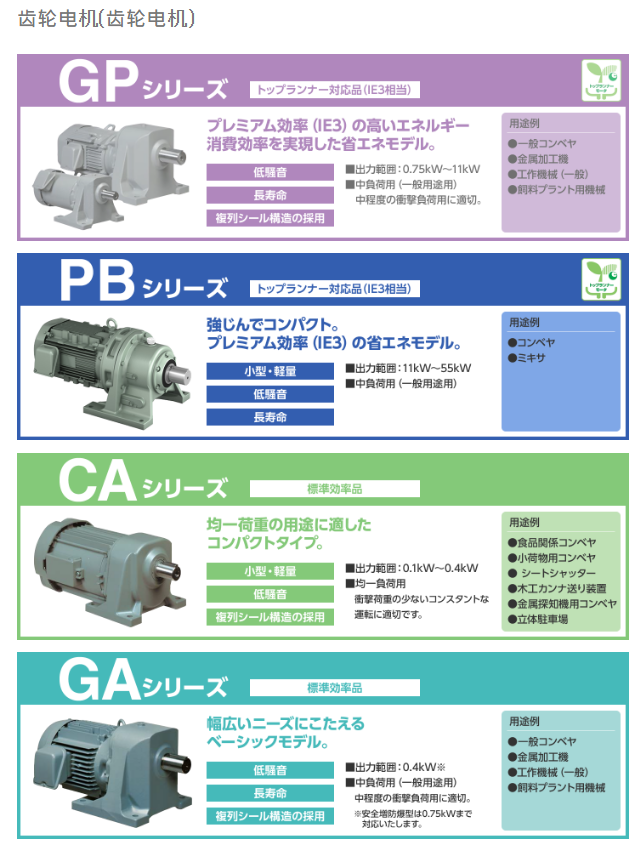

齿轮电机：

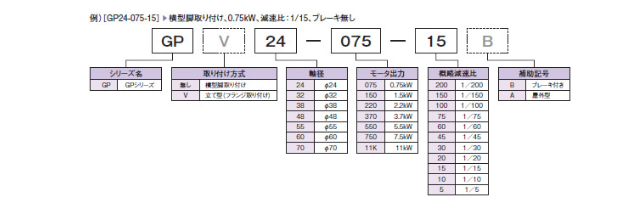

齿轮电机GP系列：
标准规格(规格)
| 项目 | 内容 |
|---|
| 特性 | 输出 | 0.75-11kW |
|---|
| 相数；相数；相数 | 三相三相 |
|---|
| 电压，电压 | 200/200/220V |
|---|
| 频率：频率 | 50/60/60 Hz |
|---|
| 极数数. | 4 |
|---|
| 输出轴旋转速度 | 7.5/9.0~300/360min-1 |
|---|
| 概略减速比 | 1/200-1/5 |
|---|
| 耐热类；耐热类 | 155(F) |
|---|
| 温度上升限度. | 3.7kW以下：75K | 5.5 kW以上：80K |
|---|
| 额定(额定) | 连续 |
|---|
| 启动系统的启动方法 | 3.7kW以下：直入启动5.5kW以上：Y-可启动 |
|---|
| 结构，结构 | 外壳结构的结构 | 全闭外扇型 |
|---|
| 保护结构的保护 | IP44(IP44) |
|---|
| 安装方式(安装方式) | 卧式(腿安装)，立模(法兰安装) |
|---|
| 接线盒(接线盒) | 附着(从负载侧看左侧) |
|---|
| 周围条件： | 温度 | -20-40℃ |
|---|
| 湿度 | 95%RH以下 |
|---|
| 高度 | 海拔1，000米以下 |
|---|
| 气氛(气氛) | 腐蚀性和爆炸性气体，蒸汽，没有结露，灰尘少 |
|---|
| 涂漆的颜色 | 利格利(曼塞尔8.9Y 5.1/0.3) |
|---|

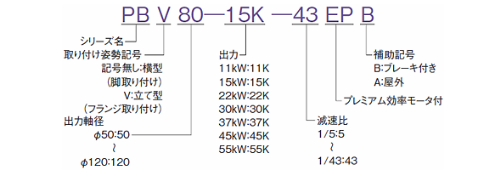

齿轮电机PB系列：
标准规格(规格)
| 项目 | 内容 |
|---|
| 特性 | 输出 | 11kW~55kW |
|---|
| 电压，电压 | 200/200/220V |
|---|
| 频率：频率 | 50/60/60 Hz |
|---|
| 相数；相数；相数 | 三相三相 |
|---|
| 极数数. | 4 |
|---|
| 输出轴旋转速度 | 35/42至300/360(min-1) |
|---|
| 减速比： | 1/43-1/5 |
|---|
| 耐热类；耐热类 | 155(F) |
|---|
| 额定(额定) | S1(连续) |
|---|
| 启动系统的启动方法 | Y-启动 |
|---|
| 结构，结构 | 外壳结构的结构 | 全闭外扇型 |
|---|
| 安装(安装) | 卧式(腿安装) |
|---|
| 接线盒(接线盒) | 附带(从输出轴看左侧)*1 |
|---|
| 周围条件： | 温度 | -10-40℃ |
|---|
| 湿度 | 90%RH以下 |
|---|
| 高度 | 海拔1，000米以下 |
|---|
| 安装地点： | 室内(室内) |
|---|
| 气氛(气氛) | 腐蚀性和爆炸性气体，蒸汽，没有结露，灰尘少 |
|---|
| 涂漆的颜色 | 利格利(曼塞尔8.9Y 5.1/0.3) |
|---|

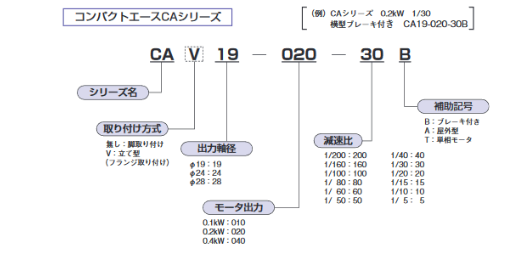

齿轮电机CA系列：
齿轮电机GA系列：
带制动器型：
标准规格(规格)
| 项目 | 顶级兰纳电机 | 标准效率电机 |
|---|
| 内容 |
|---|
| 适用规格(马达部) | JIS C 4213高级效率(IE3) | JEC-2137-2000 |
|---|
| 外壳结构的结构 | 全闭外扇型(室内型) |
|---|
| 型式 | 脚安装：TFO-LK(0.75~3.7kW)，
TFO-LKK(5.5-7.5kW) | 腿安装：TFO-FK |
|---|
立模法兰安装：
VTFO-LK(0.75kW~3.7kW)、
VTFO-LKK(5.5-7.5kW) | 立式法兰安装：VTFO-FK |
| 极数/输出 | 四极四极 | 0.75-7.5 kW | 0.4 kW(千瓦) |
|---|
| 六极(极) | 0.75-5.5 kW | 0.4 kW(千瓦) |
|---|
| 耐热类；耐热类 | 电动机部、制动部均155(F) |
|---|
| 额定(额定) | S1(连续) |
|---|
| 保护方式的保护方式 | 室内型：IP44(包括刹车部) |
|---|
| 电压/频率 | 200V/50/60 Hz 220V/60 Hz或400V/50/60 Hz 440V/60 Hz |
|---|
| 插嘴的数目 | 3.7kW以下…3根(端子台方式) |
|---|
| 5.5kW以上.6根(端子台方式，Y-起动可能) |
| 涂漆的颜色 | 利格利(曼塞尔8.9Y 5.1/0.3) |
|---|
| 刹车部. | 适用标准；适用标准 | JEM1240交流操作制动 |
|---|
| JEM1029控制器具的温度上升限度 |
| JEM1021控制器件的绝缘电阻和耐电压，其他 |
| 制动系统的制动方法 | 无励磁制动型(OFF制动器) |
|---|
| 结构，结构 | 带有整流单元的交流操作直流电磁制动器 |
|---|
| 制动扭矩. | 150%(电机额定扭矩比) |
|---|
| 机械寿命(机械寿命) | 200万次， |
|---|
| 内衬(衬) | 无石棉材料 |
|---|
| 整流单元： | 存储在电机接线盒中 |
|---|
| 传导方式(传导方式) | 直接连接/皮带挂组合 |
|---|
| 旋转的方法 | 从负载侧看逆时针方向 |
|---|
| 周围条件： | 温度 | -20-40℃ |
|---|
| 湿度 | 95%RH以下 |
|---|
| 高度 | 海拔1，000米以下 |
|---|
| 气氛(气氛) | 腐蚀性和爆炸性气体，蒸汽，没有结露，灰尘少 |
|---|
制作范围；制作范围
| 项目 | 全闭外扇型(室内型) |
|---|
| 腿安装(安装) | 立式法兰安装 |
|---|
| 型式 | TFO-FK、TFO-LK、LKK | VTFO-FK、VTFO-LK、LKK |
|---|
| 功率(KW) | 四极四极 | 六极(极) | 四极四极 | 六极(极) |
|---|
| 0.4 | ○ | ★ | ○ | ★ |
|---|
| 0.75 | ○ | ★ | ○ | ★ |
|---|
| 1.5 | ○ | ★ | ○ | ★ |
|---|
| 2.2 | ○ | ★ | ○ | ★ |
|---|
| 3.7 | ○ | ★ | ★ | ★ |
|---|
| 5.5 | ○ | ★ | ★ | ★ |
|---|
| 7.5 | ○ | ― | ★ | ― |
|---|
○
- 预计生产型号为200V级(200V/50 Hz、200V/60 Hz、220V/60 Hz)
★
- 订购生产机型
订购时，请提供200V级(200V/50 Hz、200V/60 Hz、220V/60 Hz 3种规格)或400V级(400V/50 Hz、400V/60 Hz、440V 60 Hz 3规格)。
*1
- 我们也支持户外款式，请联系我们。
*2
- 预计4极11kW以上、6极7.5kW以上也将依次发售。
*3
- 0.4kW是标准效率产品。
耐压防爆型：
耐压防爆电机
全闭结构，容器内部爆炸性气体的爆炸发生的情况下容器那个压力承受，且外部的爆炸性气体引燃的危险不一样的构造的马达。“。
| 分开 | 耐压防爆型(D2G4) |
|---|
| 型式 | 全闭外扇型 | 法兰安装(安装)
全闭外扇型 | 全闭外扇室外型 | 法兰安装(安装)
全闭外扇室外型 |
|---|
| TFOXX-K，KK | VTFOXX-K、KK | TFOXXA-K，KK | VTFOXXA-K，KK |
|---|
输出
(KW) | 两极(极) | 四极四极 | 六极(极) | 两极(极) | 四极四极 | 六极(极) | 两极(极) | 四极四极 | 六极(极) | 两极(极) | 四极四极 | 六极(极) |
|---|
| 0.4 | △ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 0.75 | △ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 1.5 | △ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 2.2 | △ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 3.7 | △ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 5.5 | △ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 7.5 | △ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 11 | △ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 15 | △ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 18.5 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
| 22-132※ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
|---|
