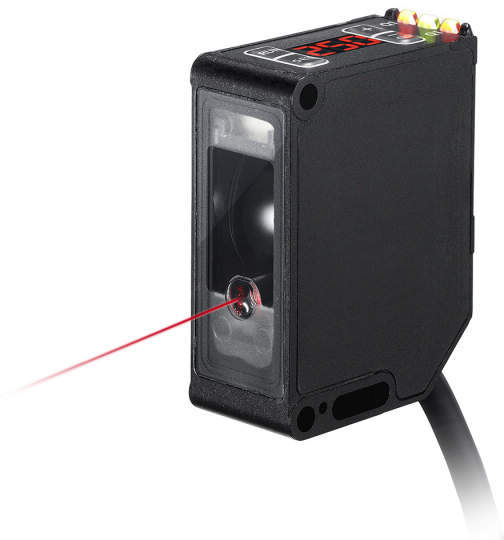

日本原装进口北阳HOKUYO激光距离传感器型号：LX2-257AG/TR
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
特点：
■最适合防止碰撞
■可以用电压线性控制距离和位置的激光距离传感器。
通过数字显示确认距离，轻松设定 有模拟输出型、3输出型2种。
【TOF(Time Of Flight )方式】
测量脉冲发光的激光碰到目标物后返回为止的时间，并换算成距离的测量方式。
抗对象物表面状态的影响，可稳定检测。
【示教方式】
通过数值确认距离，通过示教方式简单设定
【易懂的指示灯】 可将输出1切换为稳定输出(稳定状态输出)。
稳定检测时(中央指示灯:绿色)可设定输出ON，无法检测时(中央指示灯:红色)可设定输出OFF的输出。
【1级激光，眼睛也安全】
红色激光可以清晰地看到点光，光轴调整也很简单
| 型式 | ・LX2-257AG：アナログ出力タイプ ・LX2-257TR：3出力タイプ |
|---|---|
| 検出距離 | 0.25～2.5m（反射率6% 黒紙／18% 灰紙／90% 白紙 ) |
| 光源（媒質・波長） | 赤色レーザダイオード (波長：650nm, 最大出力 64mW, 投光パルス 7ns, 投光周期 11.11MHz） |
| 光源（平均出力） | 390μW以下 |
| レーザクラス | CLASS 1（IEC/JIS） |
| スポット径 | φ10mm /2.5ｍ |
| 応差距離 | 3%以下 （移動平均回数：64回・256回、距離：1ｍ～2.5ｍにて)代表例 |
| サンプリング周期/応答速度 | 200μs/0.5ms以下 (移動平均回数1回時) |
| 表示方式 | 【LX2-257AG】 ・出力表示灯 橙色×1（左右2箇所） ・安定表示灯 緑色 ・不安定表示 赤色 ・レーザOFF時 消灯 【LX2-257TR】 ・出力表示灯 橙色×3 ・安定表示灯 緑色 ・不安定表示 赤色 ・レーザOFF時 消灯 |
| 数値表示 | 7セグ3桁 cm表示 |
| 距離設定 | ティーチング、+/-ボタンによる微調整 |
| 動作モード | ライト（入光時）ON、ダーク（遮光時）ON 設定により切替 |
| 制御出力 | 【LX2-257AG】 ・NPN/PNP設定切替 ・オープンコレクタ ・30V/100mA ・残留電圧1.8V以下×1点 【LX2-257TR】 ・NPN/PNP設定切替 ・オープンコレクタ ・30V/100mA ・残留電圧1.8V以下×3点（2点） |
| 外部入力 | レーザOFF 入力、外部ティーチ入力 |
| アナログ出力範囲 | 【LX2-257AG】 ・電流出力：4～20mA ・電圧出力：0～10V ・設定で切替n 【LX2-257TR】 ー |
| 電源電圧 | 【LX2-257AG】 ・DC12～30V リップル（P-P）10%含むn 【LX2-257TR】 ・DC10～30V リップル（P-P）10%含む |
| 消費電流 | 60mA 以下 |
| 適応法令 | EMC：EMC指令 (2014/30/EU) RoHS：nRoHS指令(2011/65/EU), 中国RoHS(令第32号) |
| 適応規格 | 【LX2-257AG】 EN 60947-5-7 /IEC 60825-1 【RoHS】 RoHS指令(2011/65/EU), 中国RoHS(令第32号)EN 60947-5-2 / IEC 60825-1 |
| 相互干渉防止 | 防止2台まで |
| 保護回路 | 逆接保護、過電流保護 |
| 使用周囲温度／湿度 | -10～50℃/35～85%RH（氷結・結露しないこと) |
| 使用周囲照度 | ・太陽光：受光面照度 4,000lx以下 ・蛍光灯：受光面照度 3,000lx以下 |
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z 各方向2時間 |
| 耐衝撃 | 500m/s2(50G) X,Y,Z 各方向 各3回 |
| 保護構造 | IP67 |
| 材質 | ケース ：PC / レンズ：PMMA |
| 重量 | 約88g |
| 付属品 | 取付ねじ(M3ｘ20mm)、取付金具 |
