小型易安装的SHOWA-SGK昭和技研旋转接头型号：KC25A-10ARH
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信
| 種類 | 複式内管固定 | 使用流体 | 水 / 空気 / 蒸気 / ガス / 油 |
|---|---|---|---|
| 最高使用温度(℃) | 100 | 最高使用圧力(MPa) | 0.98 |
| 最高使用回転数(r.p.m) | 1500 | 接続種類 | ネジ取付式 |
| 接続ねじ種類 エルボ側（複式） | Rc | 接続ねじ種類 ヘッド側（複式） | Rc |
| 接続ねじ種類 ローター側 | R | 接続ねじの呼び エルボ側（複式） | 1/2B(15A) |
| 接続ねじの呼び ヘッド側（複式） | 3/4B(20A) | 取付ネジ方向 | RＨ(右ネジ) |
| 内管サイズ | 10A | 呼称寸法 | 25A |

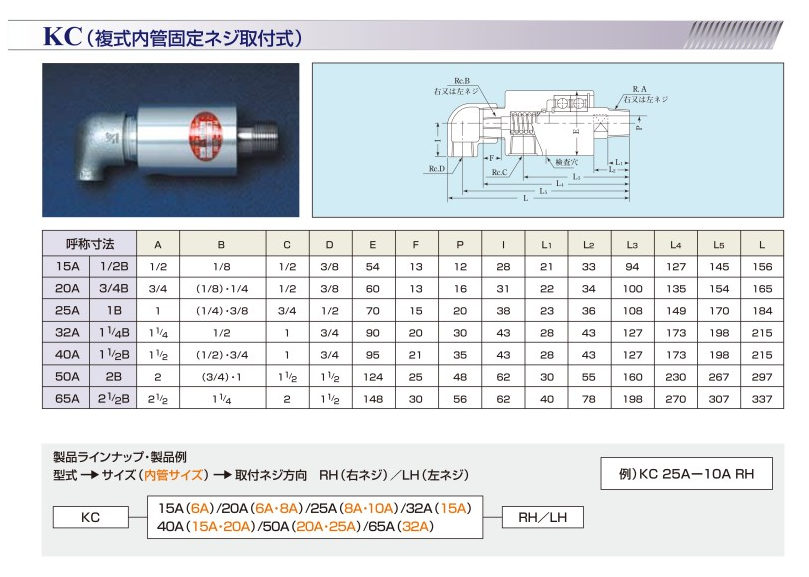

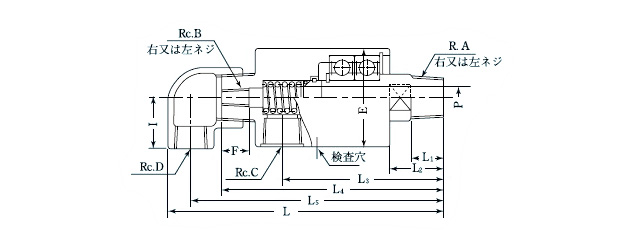

| 呼称寸法 | A | B | C | D | E | F | P | l | L1 | L2 | L3 | L4 | L5 | L | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 1/2B | 1/2 | 1/8 | 1/2 | 3/8 | 54 | 13 | 12 | 28 | 21 | 33 | 94 | 127 | 145 | 156 | |
| 20A | 3/4B | 3/4 | （1/8）・1/4 | 1/2 | 3/8 | 60 | 13 | 16 | 31 | 22 | 34 | 100 | 135 | 154 | 165 | |
| 25A | 1B | 1 | （1/4）・3/8 | 3/4 | 1/2 | 70 | 15 | 20 | 38 | 23 | 36 | 108 | 149 | 170 | 184 | |
| 32A | 1 1/4B | 1 1/4 | 1/2 | 1 | 3/4 | 90 | 20 | 30 | 43 | 28 | 43 | 127 | 173 | 198 | 215 | |
| 40A | 1 1/2B | 1 1/2 | （1/2）・3/4 | 1 | 3/4 | 95 | 21 | 35 | 43 | 28 | 43 | 127 | 173 | 198 | 215 | |
| 50A | 2B | 2 | （3/4）・1 | 1 1/2 | 1 1/2 | 124 | 25 | 48 | 62 | 30 | 55 | 160 | 230 | 267 | 297 | |
| 65A | 2 1/2B | 2 1/2 | 1 1/4 | 2 | 1 1/2 | 148 | 30 | 56 | 62 | 40 | 78 | 198 | 270 | 307 | 337 | |
最高使用圧力条件においては最高回転数で使用することは避けて下さい。
空運転（流体を通さないで）は避けて下さい。
流体が空気の場合、オイルミスト入りエアーを使用し、ドライ運転となる事を避けて下さい。
苏州上野机电设备有限公司销售型号如下：
KC15A-6ALH
KC15A-6ARH
KC20A-6ALH
KC20A-6ARH
KC20A-8ALH
KC20A-8ARH
KC25A-8ALH
KC25A-8ARH
KC25A-10ALH
KC25A-10ARH
KC32A-10ALH
KC32A-10ARH
KC32A-15ALH
KC32A-15ARH
KC40A-15ALH
KC40A-15ARH
KC40A-20ALH
KC40A-20ARH
KC50A-20ALH
KC50A-20ARH
KC50A-25ALH
KC50A-25ARH
KC65A-25ALH
KC65A-25ARH
KC65A-32ALH
KC65A-32ARH
KC65A-40ALH
KC65A-40ARH
