日本薄型轻量紧凑高夹持力的KONSEI近藤气缸型号：CKL-16AS-E19LS1
苏州上野机电设备有限公司询价咨询电话：17895046997 刘先生 同微信

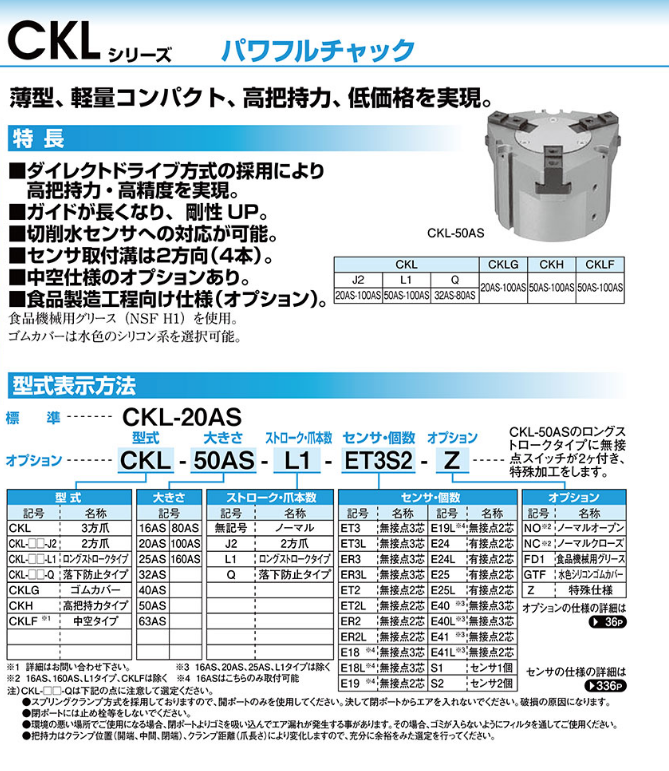

实现薄型、轻量、紧凑、高夹持力、低价格。
特长:
通过采用直接驱动方式，实现了高夹持力、高精度。
导向变长，刚性提高。
可支持切削水传感器。
传感器安装槽为2个方向( 4条)。
有中空规格的选择项。
把持方法 | - | フィンガの数 | - |
|---|---|---|---|
| 種類 | 本体 | 作動方式 | - |
| 本体形状 | - | 環境・用途 | - |
| 付加機能 | - | ストローク調節機構 | - |
| シリンダ径(φ) | 16 | ロッド径(φ) | 6 |
| 動作ストローク(mm) | 5 | ストロークタイプ | ノーマル |
| オプション | なし | センサ・個数 | 無接点2芯L字・1個 |
| 仕様 | - | センサ記号 | E19L |
| RoHS | 10 | - | - |
| 型式 | CKL-16AS | CKL-20AS | CKL-25AS | CKL-32AS CKL-32AS-Q | CKL-40AS CKL-40AS-Q | CKL-50AS CKL-50AS-Q |
|---|---|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa※ | |||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||
| 周囲温度（℃） | 5～60 | |||||
| 動作ストローク（mm） | 5 | 5 | 6 | 8 | 10 | 12 |
| シリンダ径（mm） | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 |
| ロッド径（mm） | φ6 | φ6 | φ8 | φ10 | φ12 | φ14 |
| 内部容積［往復］（cm3/回） | 1.2 | 1.8 | 3.3 | 7.7 | 15.6 | 28.3 |
| 繰り返し精度（mm） | ±0.01 | |||||
| 本体質量（kg） | 0.07 | 0.12 | 0.19 | 0.24 | 0.36 | 0.54 |
| 型式 | CKL-63AS CKL-63AS-Q | CKL-80AS CKL-80AS-Q | CKL-100AS | CKL-160AS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa※ | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | 16 | 20 | 23 | 50 |
| シリンダ径（mm） | φ63 | φ80 | φ100 | φ160 |
| ロッド径（mm） | φ16 | φ16 | φ20 | φ34 |
| 内部容積［往復］（cm3/回） | 60.3 | 118.2 | 215.5 | 937.0 |
| 繰り返し精度（mm） | ±0.01 | |||
| 本体質量（kg） | 0.97 | 1.85 | 3.14 | 7.94 |
※CKL-□□AS-Qのエアー圧は、0.4～0.7MPaです。
| 型式 | CKL-50AS-L1 | CKL-63AS-L1 | CKL-80AS-L1 | CKL-100AS-L1 |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | 30 | 30 | 40 | 40 |
| シリンダ径（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm3/回） | 70.7 | 113.0 | 236.4 | 274.8 |
| 繰り返し精度（mm） | ±0.01 | |||
| 本体質量（kg） | 1.2 | 1.6 | 3.2 | 5.0 |
| 型式 | CKH-50AS | CKH-63AS | CKH-80AS | CKH-100AS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | 6 | 8 | 10 | 12 |
| シリンダ径（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm3/回） | 28.3 | 60.3 | 118.2 | 215.5 |
| 繰り返し精度（mm） | ±0.01 | |||
| 本体質量（kg） | 0.59 | 1.02 | 2.02 | 3.45 |
苏州上野机电设备有限公司销售型号：
CKL-16AS
CKL-16AS-E18LS1
CKL-16AS-E18LS2
CKL-16AS-E18S1
CKL-16AS-E18S2
CKL-16AS-E19LS1
CKL-16AS-E19LS2
CKL-16AS-E19S1
CKL-16AS-E19S2
CKL-20AS
CKL-20AS-E24LS1
CKL-20AS-E24LS1-NC
CKL-20AS-E24LS1-NO
CKL-20AS-E24LS2
CKL-20AS-E24LS2-NC
CKL-20AS-E24LS2-NO
CKL-20AS-E24S1
CKL-20AS-E24S1-NC
CKL-20AS-E24S1-NO
CKL-20AS-E24S2
CKL-20AS-E24S2-NC
CKL-20AS-E24S2-NO
CKL-20AS-E25LS1
CKL-20AS-E25LS1-NC
CKL-20AS-E25LS1-NO
CKL-20AS-E25LS2
CKL-20AS-E25LS2-NC
CKL-20AS-E25LS2-NO
CKL-20AS-E25S1
CKL-20AS-E25S1-NC
CKL-20AS-E25S1-NO
CKL-20AS-E25S2
CKL-20AS-E25S2-NC
CKL-20AS-E25S2-NO
CKL-20AS-ET2LS1
CKL-20AS-ET2LS1-NC
CKL-20AS-ET2LS1-NO
CKL-20AS-ET2LS2
CKL-20AS-ET2LS2-NC
CKL-20AS-ET2LS2-NO
CKL-20AS-ET2S1
CKL-20AS-ET2S1-NC
CKL-20AS-ET2S1-NO
CKL-20AS-ET2S2
CKL-20AS-ET2S2-NC
CKL-20AS-ET2S2-NO
CKL-20AS-ET3LS1
CKL-20AS-ET3LS1-NC
CKL-20AS-ET3LS1-NO
CKL-20AS-ET3LS2
CKL-20AS-ET3LS2-NC
CKL-20AS-ET3LS2-NO
CKL-20AS-ET3S1
CKL-20AS-ET3S1-NC
CKL-20AS-ET3S1-NO
CKL-20AS-ET3S2
CKL-20AS-ET3S2-NC
CKL-20AS-ET3S2-NO
CKL-20AS-J2
CKL-20AS-NC
